Concepto de pista continua orientable (2 / 7 paso)

Paso 2: Montaje de la pista opcional: tutorial de Solidworks mate referencia consejos o simple

Si ya eres experto en el montaje de las cadenas y las pistas en solidworks, sienta libre de omitir este paso.

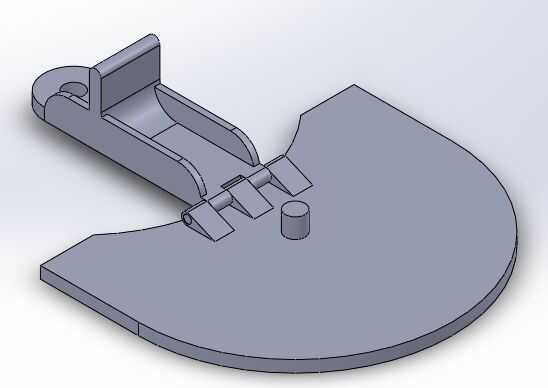

Inicialmente he montado un solo link (placa principal + pin + placa de pivote) y guarda como un archivo separado y luego traté de montar múltiplos de él juntos. Los resultados no fueron satisfactorios ya que podía armar la pista, pero no podría girar.

Para montar la pista a la longitud deseada rápidamente, usé referencias mate en su lugar. Mate referencia permite a las partes para "juntos" cuando se les mantienen juntos en Asamblea.

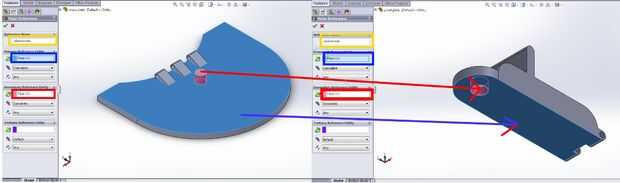

Cómo configurar referencia de mate

  1. Abra el primer archivo de componente/parte.
  2. Seleccione "referencia de Mate", encontrado en características > geometría de referencia > referencia de Mate
  3. Nombre la referencia de Mate. * IMPORTANTE * Asegúrese de que es exactamente lo mismo que su contraparte en el componente siguiente.
  4. Siguiente es seleccionar la superficie deseada o borde o punto y el tipo de pareja deseada (por defecto es ok, pero no siempre lo mejor) Si utilizas superficie o arista, generalmente necesita más de un compañero de referencia, asegúrese de que el orden de primaria, secundaria y terciarias compañeros son los mismos para su contraparte.
  5. Abrir el siguiente archivo de componente/parte.
  6. Repita los pasos 2, 3 y 4
  7. Repita para tantos componentes y mate referencia que necesita.

Una vez que tenga sus compañero referencias establecer, al abrir las partes en un archivo de ensamblado, deberían encajar juntos y automáticamente generar a los deseada compañeros cuando llevarlos juntos.
