Con WS2812 LED con chipKIT Max32 (11 / 14 paso)

Paso 11: Alambre hasta su LED a su chipKIT

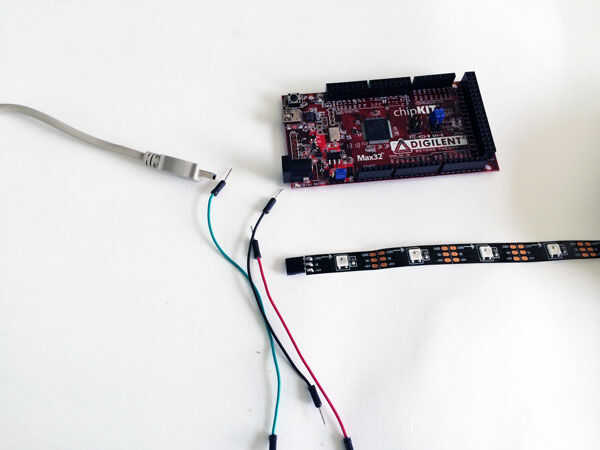

Ahora usted está listo para conectar el LED a su chipKIT!

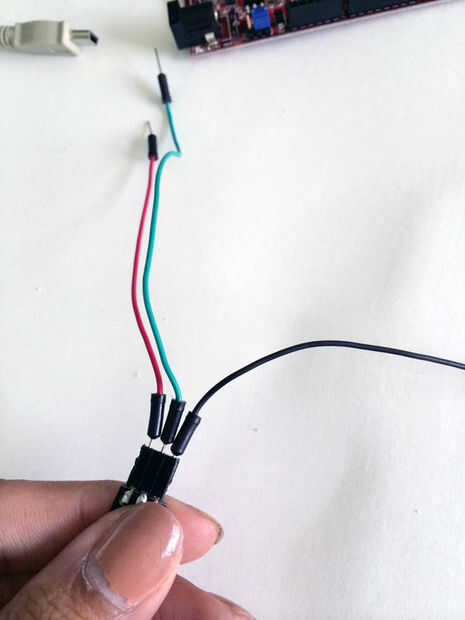

Conexión GND--con el conector de tierra de la Max32 (negro en mi foto)
Luego conectarse el 5V - 5V en el Max32 (rojo en mi foto)
Conexión DIN - a Pin 43 en el Max32 (verde)
