Con incrustaciones de lógica: Un gigante circuito embutido de rastros electrónicos por chorro de agua (8 / 15 paso)

Paso 8: Por chorro de agua embutido procesamiento posterior

Escarie el vias

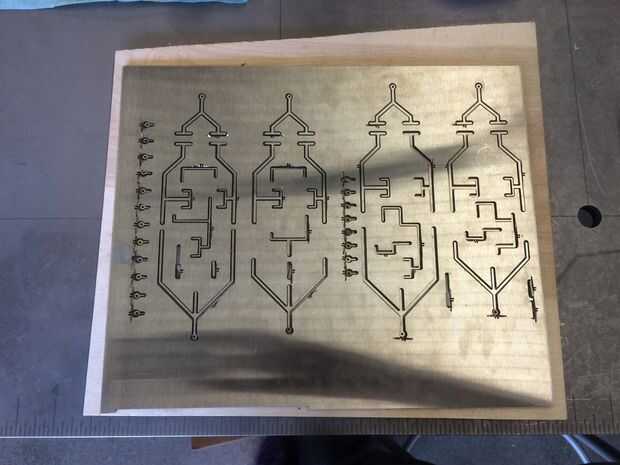

Si tienes un circuito con múltiples capas, probablemente tienes vias (conexiones entre capas). El agujero que corta el chorro de agua tiene una forma cónica y probablemente no tiene un tamaño de la varilla que eventualmente pegará a través.

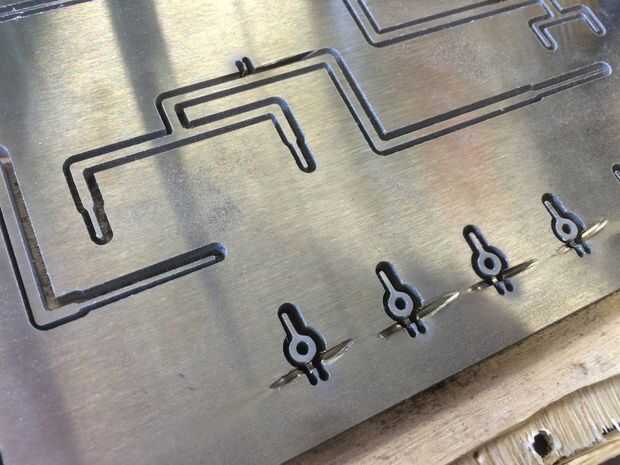

Tomar un escariador de tamaño correcto, utiliza 1/16" y use un taladro a baja velocidad para tamaño correctamente su vía los agujeros. El momento más fácil para hacer esto es aunque sus piezas por chorro de agua son fijados con las pestañas a su material. Así que hacer esto antes de quitar las pestañas. También puede utilizar un taladro para escariar los agujeros si es más fácil si el material es realmente grande.

Quitar las pestañas

Para este paso necesitarás:

  • Dremel
  • Varios discos de corte Metal con EZlock montaje a cambiar rápidamente (dependiendo de su material estos se desgastan rápidamente)
  • Archivo de la mano
  • Vice
  • Papel de lija
  • Cinta
  • Restos de madera u otro material

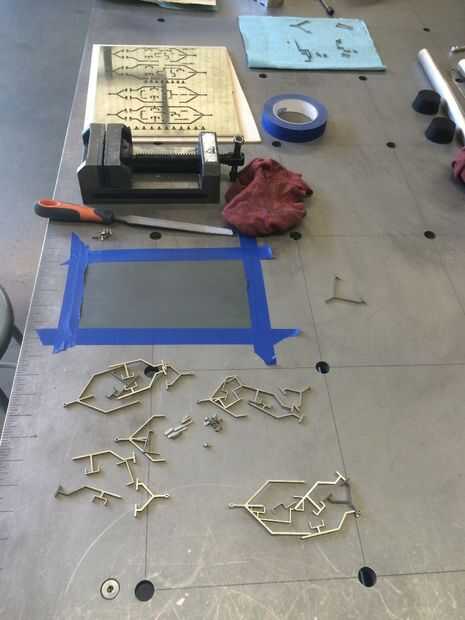

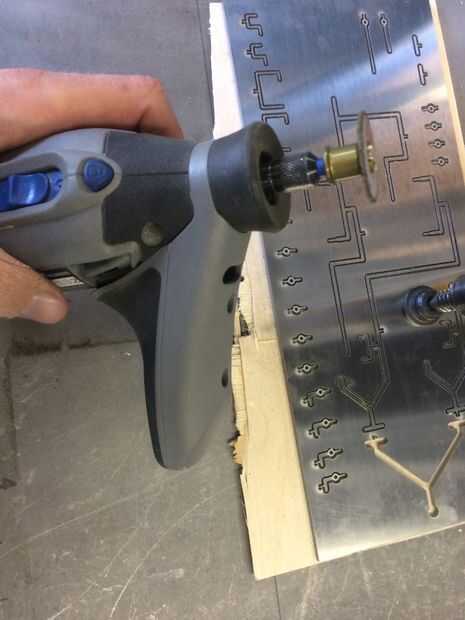

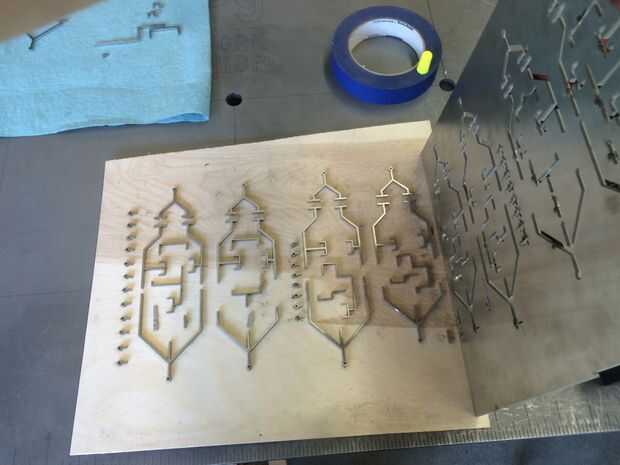

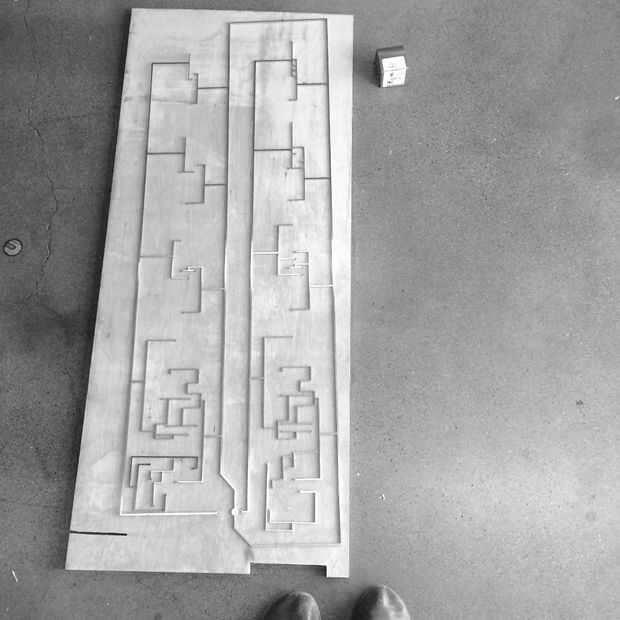

Fije su pieza por chorro de agua hasta una mesa sobre un pedazo de madera u otro material sacrificio. Asegúrese de que usted tenga un buen agarre de la dremel y empezar a recortar las fichas para liberar tus rastros de circuito. Fue mi espesor. 12", así que normalmente se corte sobre a medio camino a través en una lado y luego voltear hacia el otro lado para terminar el corte.

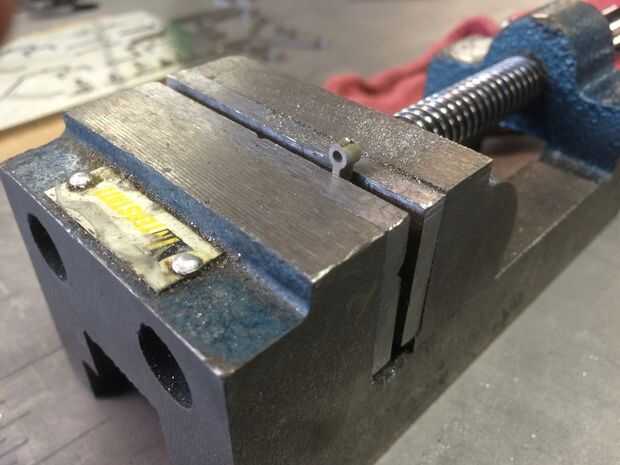

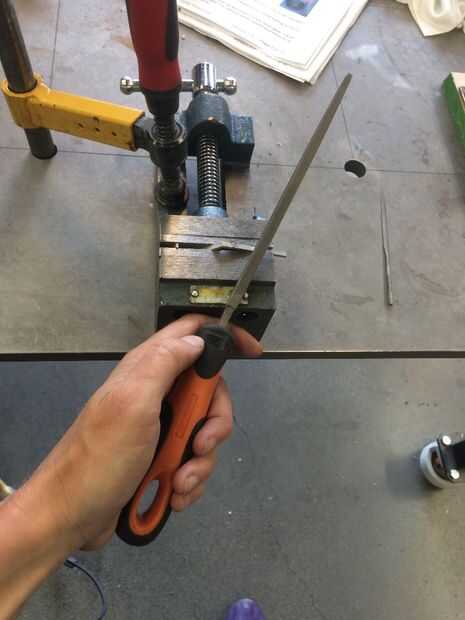

Una vez que cada uno de los rastros son libres, fijar uno por uno en su vice y utilice una lima de mano para deshacerse de cualquier material restante de su ficha.

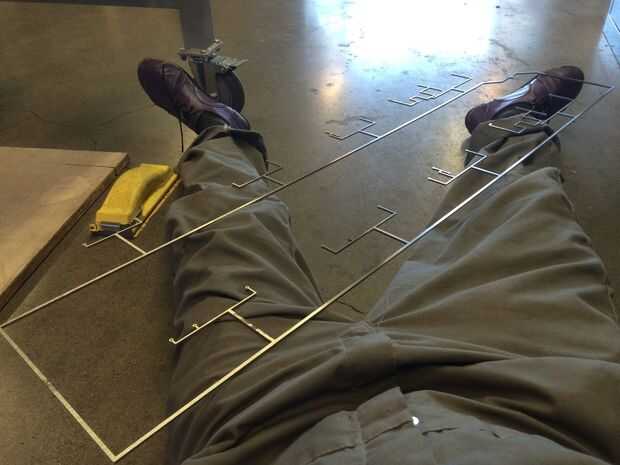

Para piezas muy grandes (como el circuito de tierra en la foto superior que está en mi lap), lo apoyo delicadamente en mi laboratorio y material de archivo ficha exceso lejos de la mano

Las piezas de la arena

Según el acabado que desea para sus rastros, puede lijar. Para este paso, la cinta etapas de papel de lija con incremento de grano a la mesa. Sostenga la pieza con cuidado y de la arena en una sola dirección. Puede ajustarse dependiendo de la orientación de la pieza dentro de su circuito.
