Con incrustaciones de lógica: Un gigante circuito embutido de rastros electrónicos por chorro de agua (1 / 15 paso)

Paso 1: Diseñar su circuito + hacer PCB de prototipo

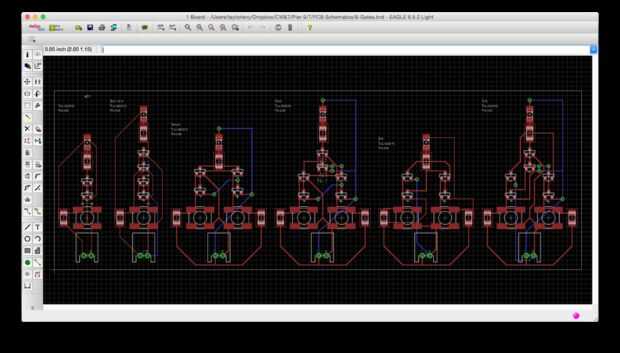

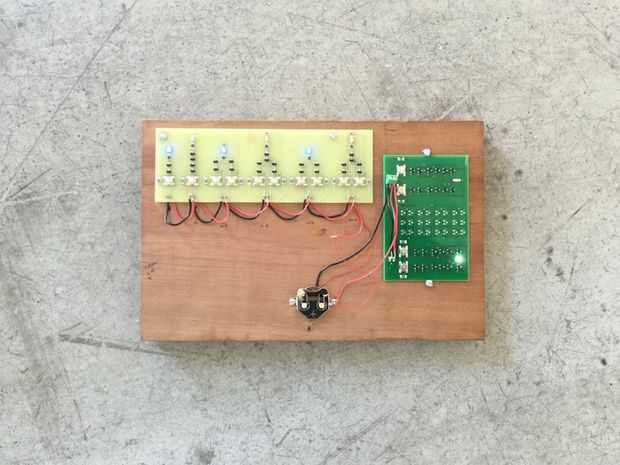

Empiece por diseñar el circuito con el software tradicional de diseño de PCB (circuito impreso) y tienen algunos tableros hechos sólo para asegurarse de que funcionan. Para este proyecto, solía águila mis esquemas y una casa fabulosa local de PCB (Circuitos de la zona de Bahía) para hacer los tableros de diseño.

Los circuitos que hice fueron de las siguientes 8 puertas de lógica digital (inversor, Buffer, NAND y NOR, OR, XNOR, XOR). Estas puertas se construyen utilizando individual Tipo N + P-tipo MOSFET (transistores de efecto campo de óxido metálico). Este tipo de transistor y su arreglo (CMOS) complementario es importante porque este tipo de transistor es lo que permite la electrónica digital como lo conocemos hoy. La entrada de cada circuito es un interruptor y la salida es un LED.

Adjunto está que las puertas de la lógica del circuito diagramas esquemáticos y los archivos de diseño de la Junta. Siéntase libre para jugar con estos circuitos, o cualquier cosa que circuito te gustaria!
