Con incrustaciones de lógica: Un gigante circuito embutido de rastros electrónicos por chorro de agua (4 / 15 paso)

Paso 4: Calibración el desplazamiento de la corriente de chorro de agua

A pesar de que sabemos que nuestro Waterjet tiene actualmente la boquilla 0,042" diámetro, todavía necesitamos hacer algunas calibración.

  • Sobre el tiempo de uso, aumenta el diámetro de la secuencia
  • No estamos muy seguro de donde eso diámetro 0,042" demuestra para arriba dentro de la profundidad del corte. ¿Ocurre donde el jet primero perfora el material? ¿Cuando sale? ¿o en algún lugar en el medio?

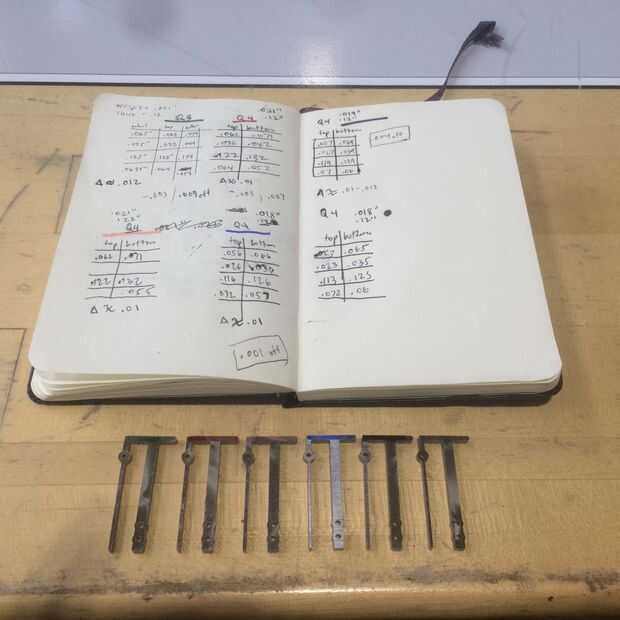

Para este paso, hacer una pequeña probeta que tiene todo de la geometría (o tanto como usted siente como). Ejecuta unos cortes de prueba donde varían el desplazamiento de la corte. En hacer de Omax, hay una opción para variar el radio de corte a la derecha de la pantalla donde se carga el archivo. El objetivo aquí es encontrar el offset correcto donde la parte más ancha de su embutido (la parte inferior del corte) coincide con el ancho deseado.

Mi pieza, varió el corte compensado de 0,021"(lo que usted asumiría es el offset correcto para una boquilla de diámetro 0,042") hasta 0.018". Para mi material (acero de 0,12") el correcto desplazamiento era 0,019".
