Comprobador de cargador SAE J1772 EV (4 / 4 paso)

Paso 4: El funcionamiento del aparato

Para operar el dispositivo, puede conectarlo a cualquier dispositivo USB, preferiblemente un paquete de energía. Esta fuerza de voluntad para arriba y el LED deben parpadear 3 veces.

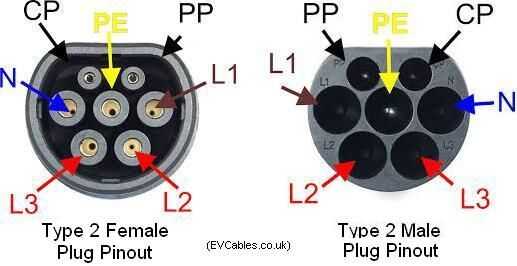

Ahora Conecte el PE cocodrilo a la patilla central de PE y el cocodrilo de la CP al pin CP. Cuando sosteniendo un enchufe Mennekes (una mujer que va en su coche) y mirando hacia el final del negocio, el PE es el pasador central y la CP es el pin más pequeño en la posición de 11:00. El cargador responderá con cambiar la alimentación de la que es generalmente muy notable porque un contactor carnoso se cerrará con un sonido de "cloink".

ADVERTENCIA: a partir de este momento, los pasadores de L1, L2 y L3 será vivos conectado a la red. Los pernos están protegidos y no pueden ser tocados, pero no meter nada en el conector que no sean los conductores PE y CP uso el sentido común!!

El LED parpadea dos secuencias que representan a un número de dos dígitos, con un largo solo parpadear indicando un 0. Así que cuando representamos un flash largo con un guión bajo y uno corto con un punto, ejemplo dos es:

  • .. _ 20 amperios por conductor
  • . ...... 16 amperios por conductor

Eso es todo. Feliz de medición!
