Comprensión emisor-seguidores: Usando transistores para reducir hundimiento (4 / 5 paso)

Paso 4: Cómo un seguidor emisor funciona: transistores de comprensión

Cuando los voltajes apropiados se aplican a la base y el colector de un transistor NPN, transistor ajusta su flujo interno de corriente hasta que cumpla con las siguientes condiciones:

  1. La tensión en el emisor es 0.6 v menor que la tensión en la base.

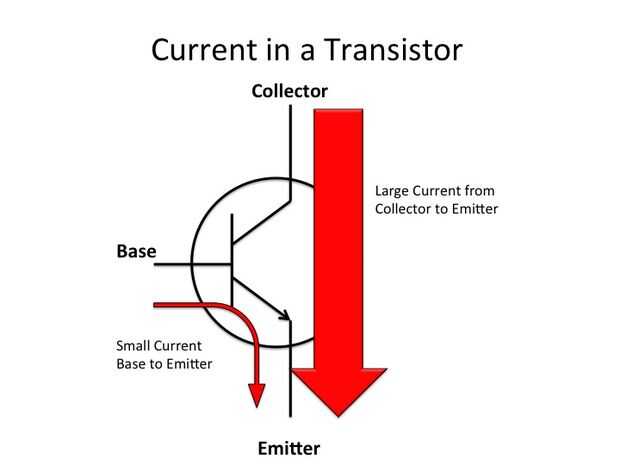

  2. Sólo el 1% de la corriente que sale del emisor proviene de la base. El otro 99% viene del colector.

La primera regla explica por qué la señal de salida de un seguidor de emisor sigue la entrada. Cuando introduce una señal de voltaje a la base del transistor, el transistor permite actual hasta la tensión de emisor, Vout, es exactamente de 0.6 v voltaje de entrada menos. El transistor se ajusta tan rápidamente que la señal de salida mantiene la misma forma que la entrada.

La segunda regla explica cómo un seguidor emisor reduce la holgura. Ya sólo el 1% del corriente de emisor proviene de la base, los seguidores de la emisor pueden suministrar una gran cantidad de corriente a la carga y corriente a partir de una fuente/señal de tensión caídos. Para la misma corriente, la fuente de tensión comba 1/100 de la cantidad que sería lo contrario. Esto significa que los seguidores de la emisor disminuye la resistencia de Thevenin de la fuente de tensión por un factor de 100.
