CAD una caja bafle para reducir el ruido en Inventor

aquí en TechShop construimos una tabla del vacío para nuestro ranurador CNC (ShopBot).  Utiliza 6 rodetes separados que son muy muy ruidosos.  Este Instructable es cómo construir un archivo listo para la encaminamiento de CNC utilizando Autodesk Inventor.

Para empezar, permite hablar un poco sobre lo que una caja bafle es.  Es una caja que contiene deflectores.  A citar a wikipedia: "un bafle de sonido es un dispositivo que reduce la fuerza (nivel) del sonido aerotransportado o construcción. Bafles sonidos son una herramienta fundamental de la mitigación de ruido, la práctica de reducir al mínimo la contaminación acústica o reverberación. Un tipo importante de bafle de sonido es la barrera del ruido construida a lo largo de las carreteras para reducir los niveles de sonido en propiedades en los alrededores. Bafles sonidos también se aplican a paredes y techos en la construcción de interiores para absorber la energía del sonido y así reducir reverberación."  Para que funcione en una caja o a lo largo de una carretera, el sonido tendría que hacer al menos dos giros de 180 grados.  ¿Por qué no solo de la caja lo totalmente?  Entonces no tenemos flujo de aire.  ¿Por qué no utilizar un dispositivo de amortiguación?  Es mi instructable y voy a hacer como yo quiero... también quizás un peligro de incendio.  Y cuando tienes un router CNC... bien empiezas a verlo todo como un CNC capaz de derrota.

Para esto estamos utilizando A/D Inventor 2012 y MDF de 3/4".  Nuestros motores y montajes son 11 "x 11" cuadrados que se extienden 7.5" por debajo de la mesa.  Las unidades son en pulgadas.

1) dibuja un rectángulo de 13,5 x 13,5. (Fig. 1).

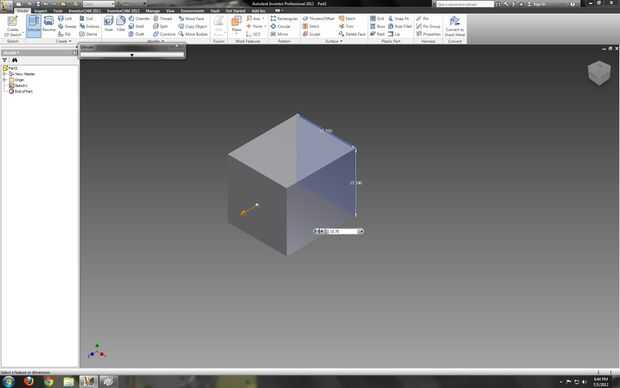

2) sacar a 15.75 (Fig. 2).

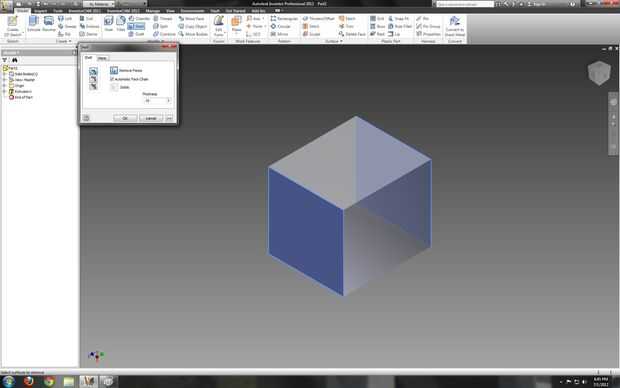

3) Utilice la herramienta de "shell" y quitar las caras ya sea de extremo largo.  Se el espesor a.75 y shell hacia adentro (Fig. 3).

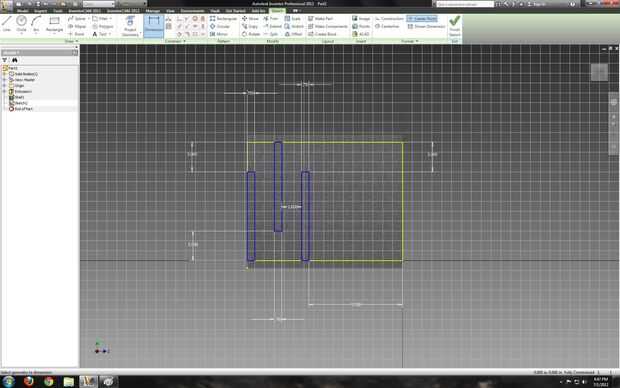

4) eligió un interior cara y crear un bosquejo.  Seleccione "proyecto corta esquinas" por debajo de la "herramienta de geometría del proyecto".  Presione F7 para "rebanada gráficos" para que puedan ver el bosquejo.  Dibujar tres rectángulos gruesos.75 con las dimensiones como se muestra.  El debe dejar un paso de dos pulgadas de flujo de aire desde el interior rectángulo (Fig. 4).

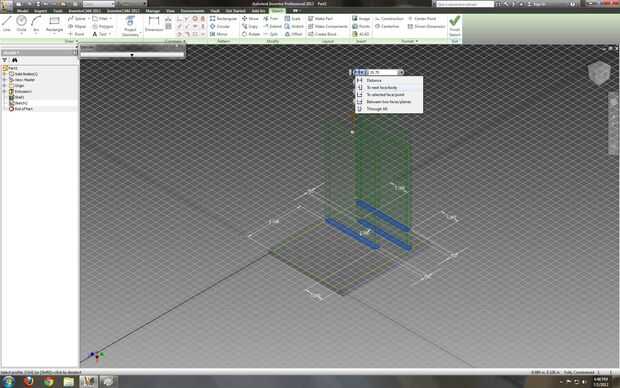

5) sacan los rectángulos "a la siguiente cara/cuerpo" (Fig. 5).

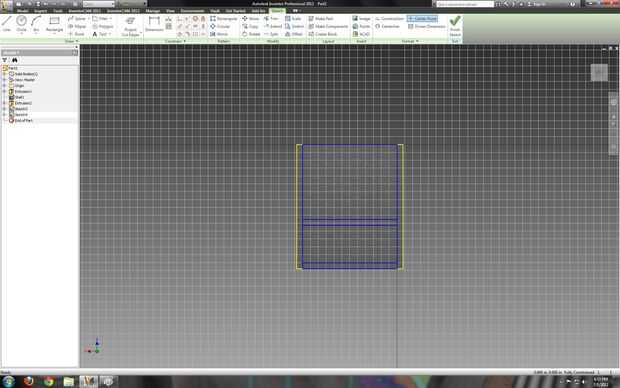

6) Seleccione un adyacente dentro de cara y crear un dibujo nuevo.  Nuevo proyecto corta bordes y gráficos de la rebanada.  Debería verse como figura 6.  Terminar el boceto sin cualquier protuberancias.

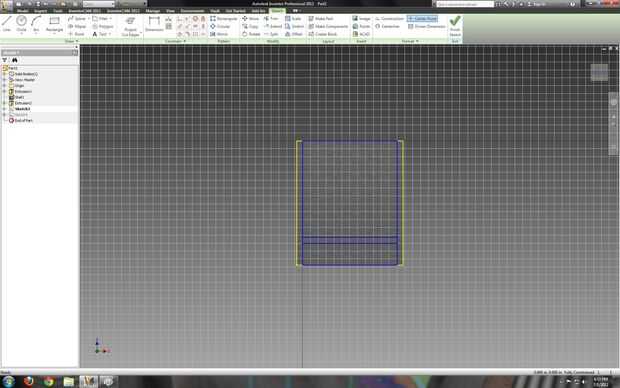

7) Repita el paso 6 con el contrario en la cara (Fig. 7).  Tenga en cuenta que las figuras 6 y 7 se invertirá dependiendo de que cara ha seleccionado primero y segundo.  No importa.

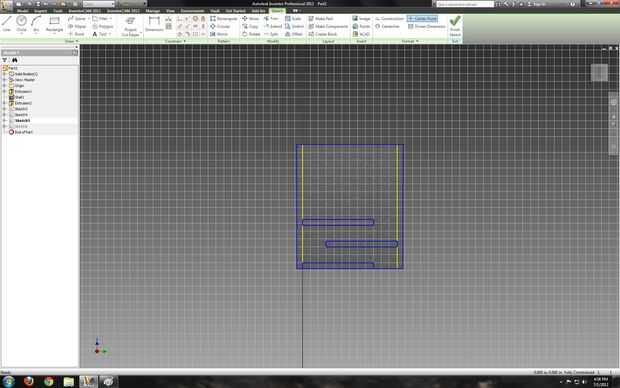

8) Repita el paso 6 con los dos restantes dentro de caras. Uno se ve en la figura 8. Importante: Asegúrese de que los bordes del proyecto y luego dibujar un rectángulo en el interior rectángulo para hacer.75 a cada lado (izquierda y derecha).  Esto le permitirá un lugar para las hojas MDF mentir contra la cara que está mirando ahora.  Al final, debe tener dos rectángulos que son 13,5 amplia y dos que son 12 amplia.

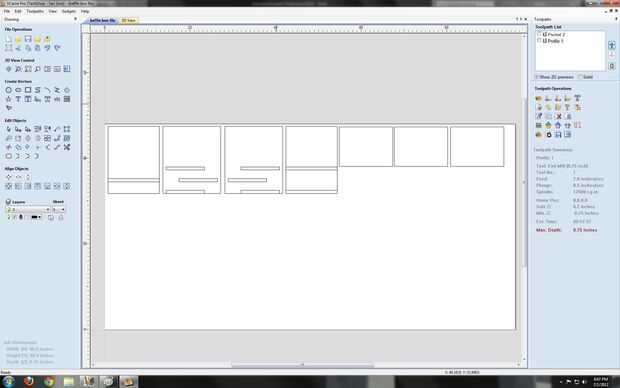

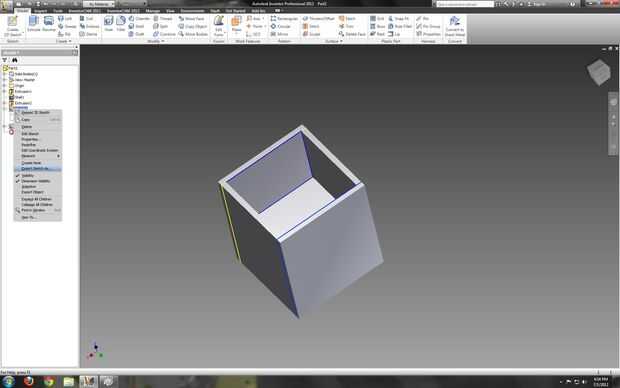

9) exportar cada cara como un único .dxf (AutoCAD archivo).  Para ello, haga clic derecho sobre el dibujo en el explorador a la derecha como se muestra en la figura 9.  Para ilustrar cada cara de lo que parece en 2D puede ver figura 9, que son los archivos DXF importados en mi software de CAM.

Adjunto están los archivos .dxf para cada lado y el deflector (de los cuales tenemos tres).
