Paso 5: Construir un pico vacío SMD y coloque la herramienta
La bomba de
_______________________________________________________________________

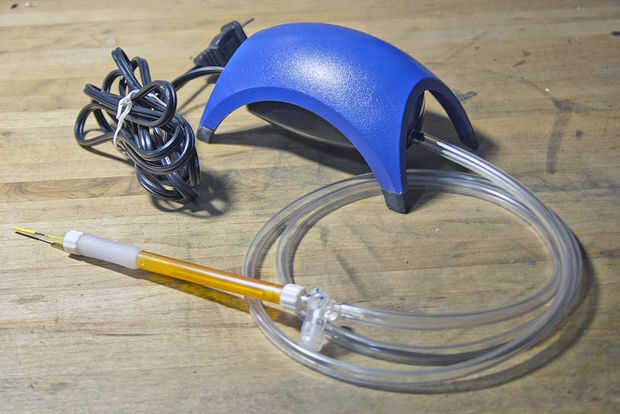

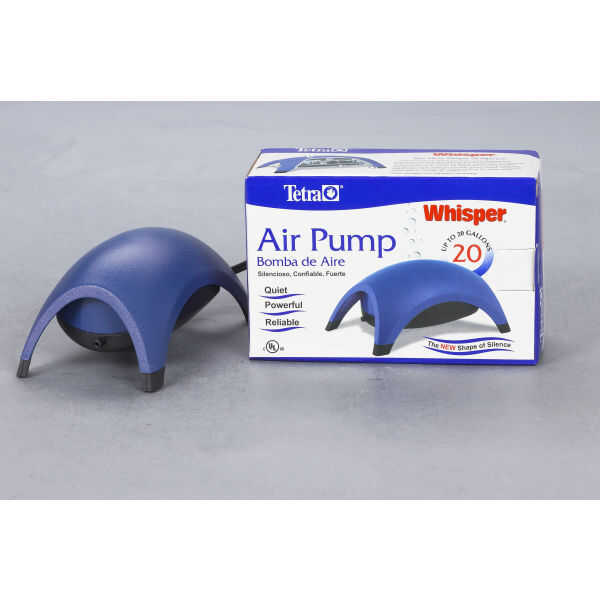

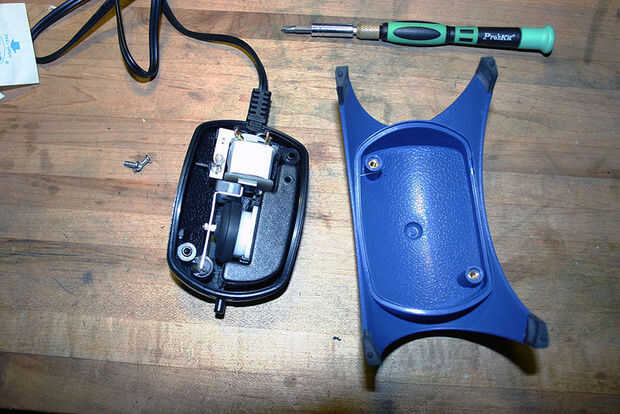

Encontré que la mejor bomba de acuario para nuestros propósitos es un susurro de Tetra. Con unas pocas excepciones, las bombas de diafragma único desde hace cinco o diez años son fácilmente reversibles y necesitan algún tipo de modificación permanente del sistema de la válvula. Bombas más modernas (como la Marina 100) son diseños de pieza única que se han perfeccionado hasta el punto donde no se puede modificar de la misma forma - excepto la serie susurro!

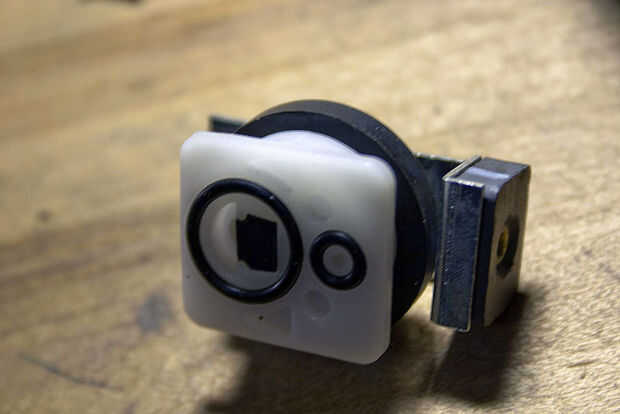

La manera que está diseñado, puede revertirse simplemente tirando hacia fuera de la Asamblea de válvula unidireccional, girando alrededor y ponerlo de nuevo en. Es una modificación de herramienta-libre que puede volver al funcionamiento normal haciendo el mod a la inversa. Desenchúfelo primero!
Si usted prefiere ir la ruta barata, sigue siendo una fuerte apuesta en las bombas mayores. Cualquier tienda (fondo de comercio, descuentos, etc.) es responsable de tener uno para menores $5.
La pluma
_______________________________________________________________________

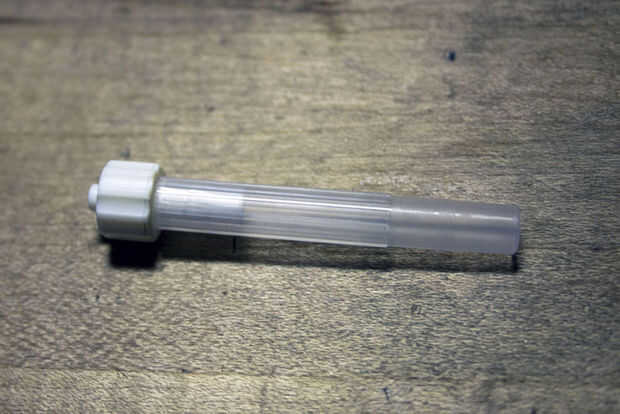

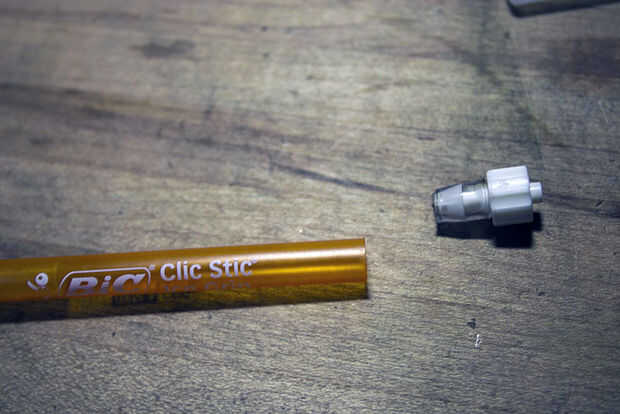

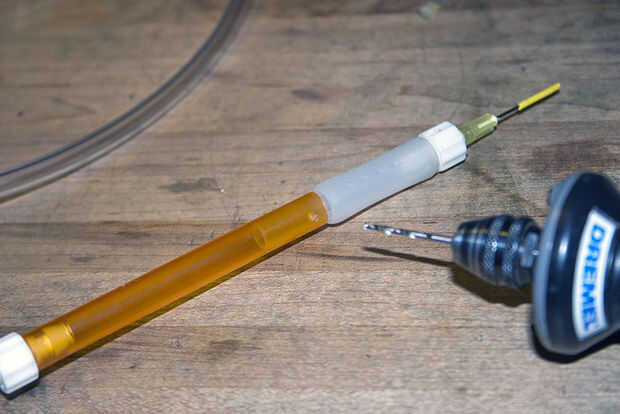

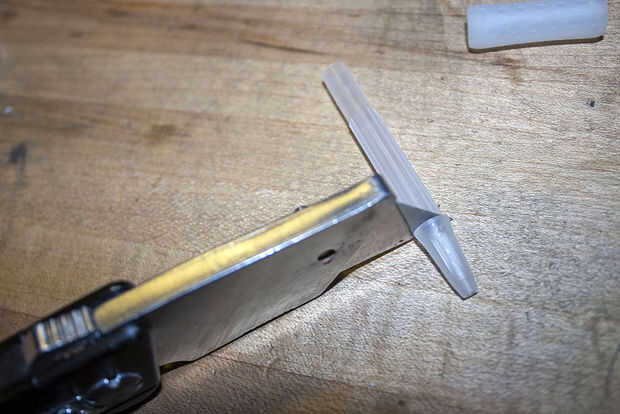

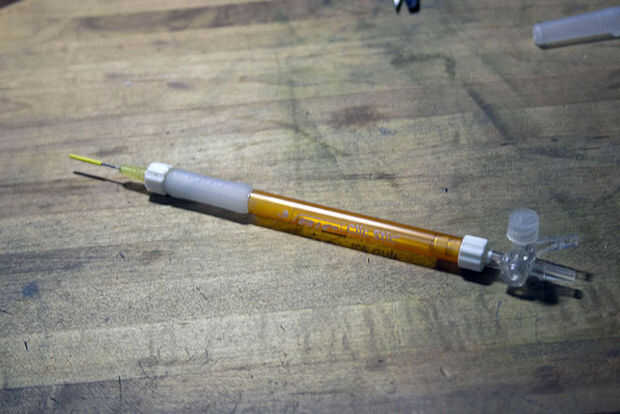

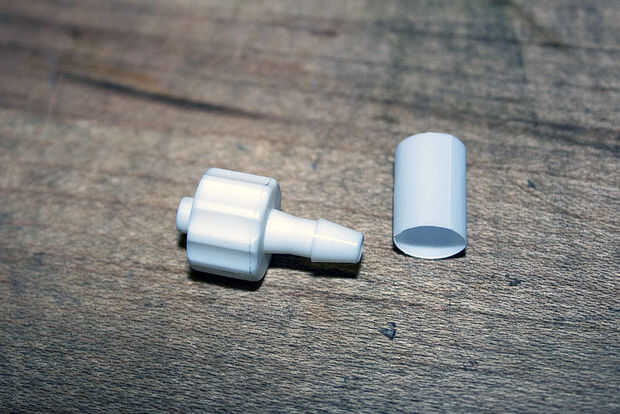

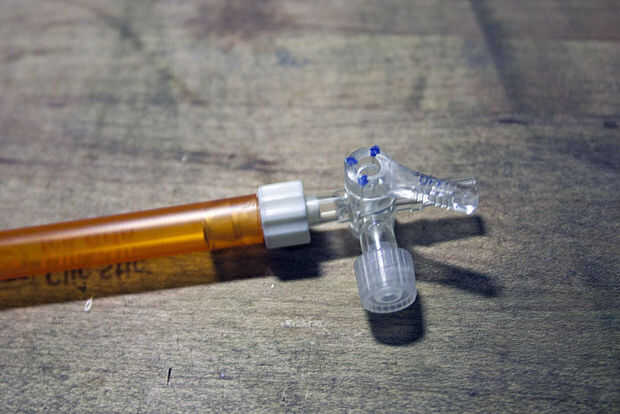

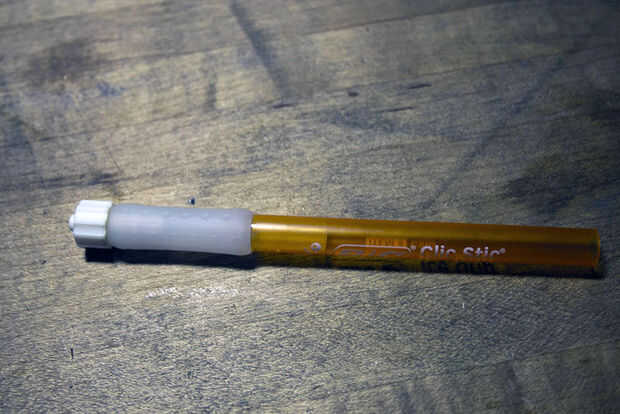

También necesitamos hacer una pluma con la aspiradora. Cualquier pluma barata con un cuerpo de tubo de plástico va a hacer muy bien. Mantener un puesto de observación para conectores tipo Luer lock, el estándar para las agujas de la jeringa. Vienen en muy útiles para muchas cosas. En este caso, hará sugerencias intercambio mucho más fácil. Pueden ser difíciles de encontrar; mi tienda local de sobra tenía en cantidad y resultaron para ser justo lo que recetó el doctor (gemido). Incluso he encontrado una válvula de cierre Luer para ajustar el flujo de aire, aunque resultó ser totalmente innecesaria, ya que queremos tanto vacío como podamos.

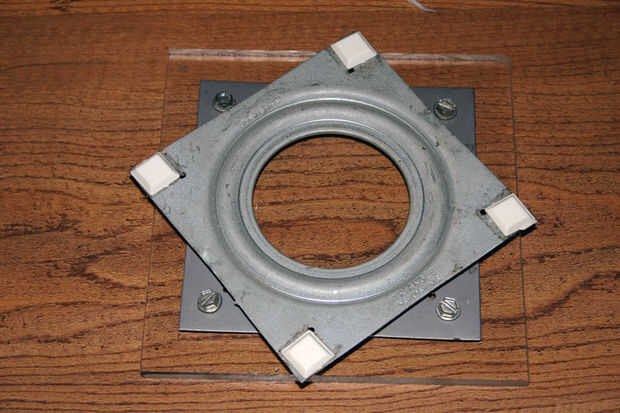

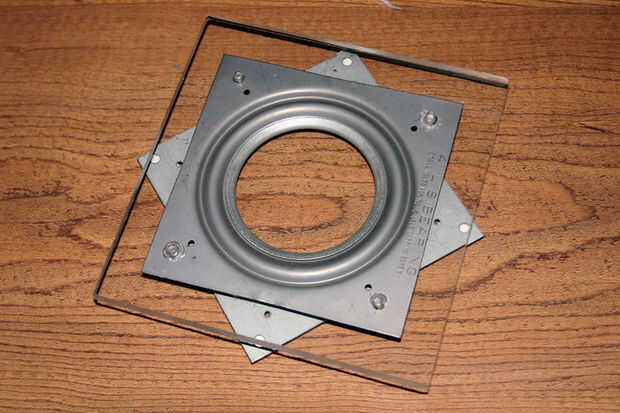

También logré juntar una miniatura lazy susan con algunas partes impares. He encontrado esto para ser una herramienta indispensable, dada la capacidad de dar vuelta al tablero de circuito para la orientación de la parte que ha recogido. No hay comparación a incluso el más bonito estilo abrazadera titular de PCB.
Piezas
Bomba de vacío
- Bomba de aire Tetra Whisper (salida única)

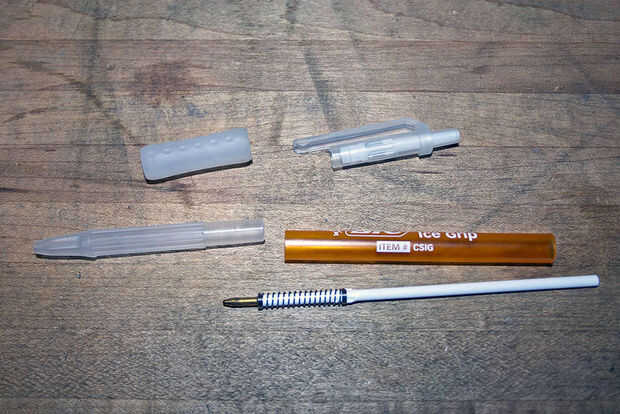

- Pluma BIC
- manguera flexible de 1/8"

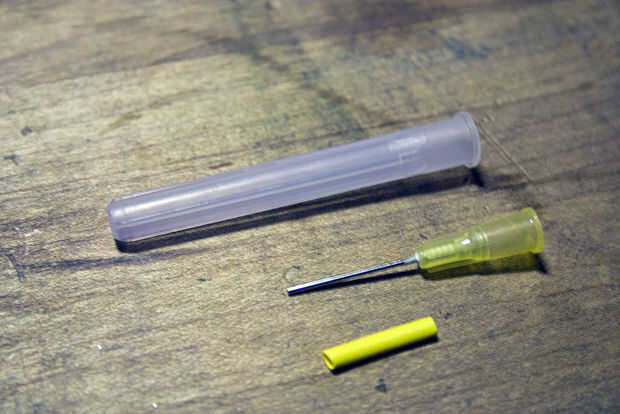

- agujas de jeringa luer surtidos (intentar su cambio de aguja local :)

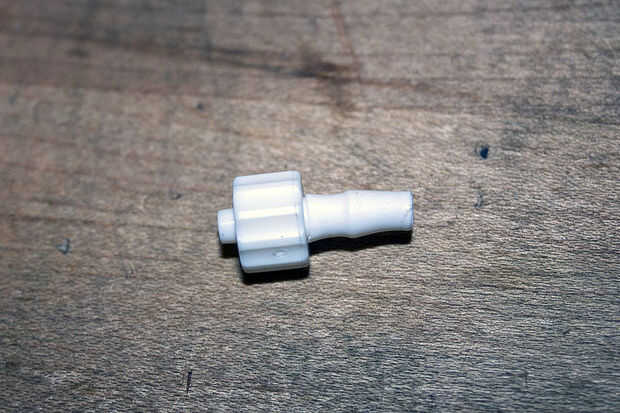

- Guarniciones de la cerradura de Luer
- Varios tamaños de termoencogibles

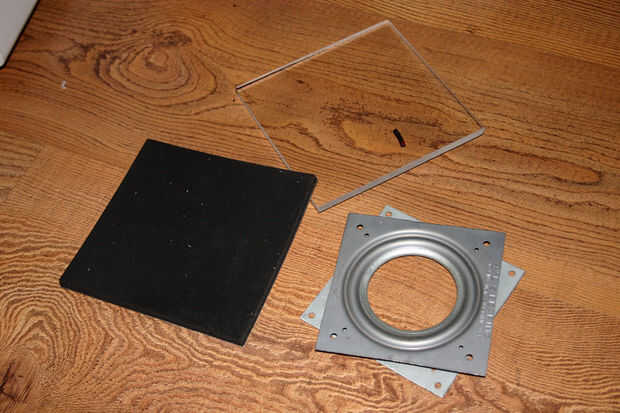

Placa giratoria
- conjunto de cojinetes
- junta plana o un pedazo de plástico
- hoja de goma autoadhesivas
- pies de goma autoadhesivos
- tornillos de chapa corto 4
Herramientas y suministros
- Taladro eléctrico
- #2 Destornillador Phillips
- Cuchillo de la manía
- Pistola de aire caliente
- fil de metal
