Completo laboratorio de circuitos y tarjetas POV (1 / 13 paso)

Paso 1: Diseñar un tanque de Etch

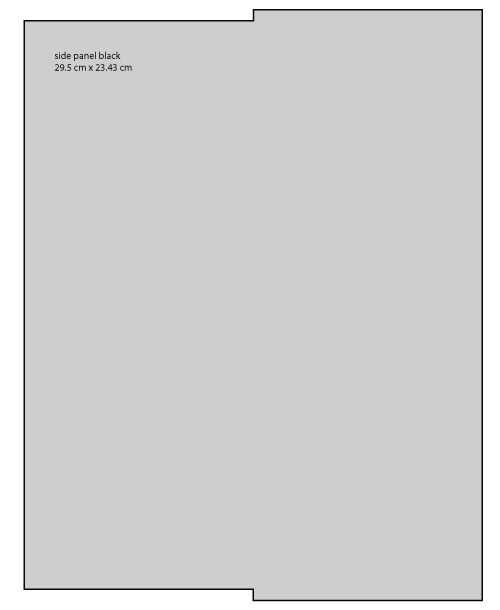

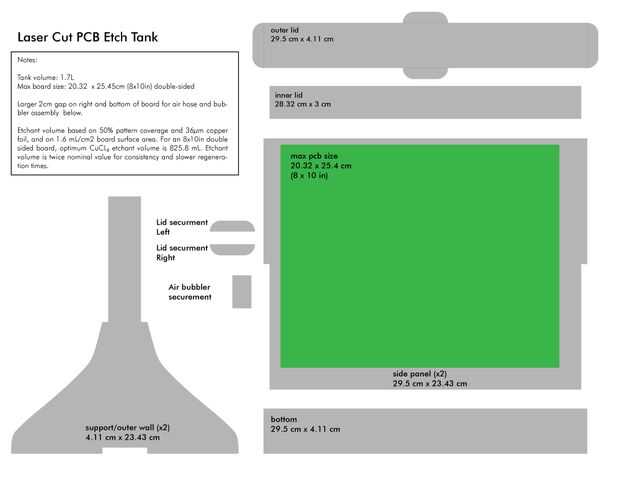

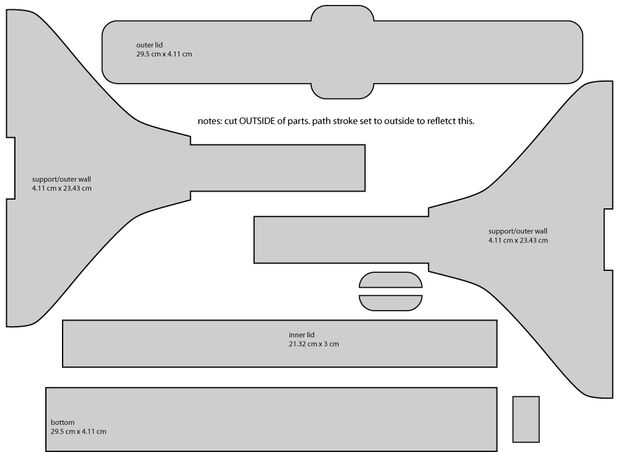

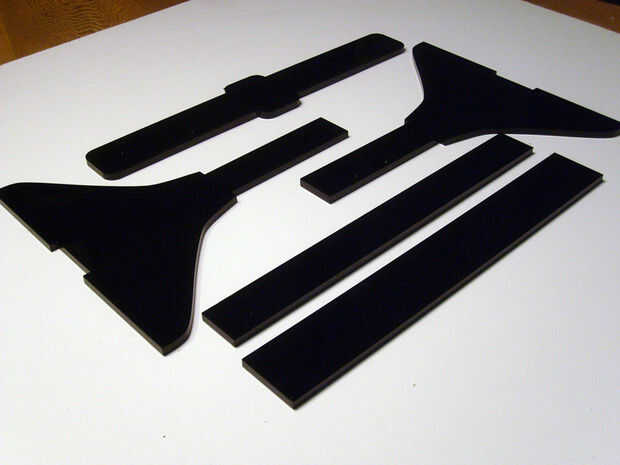

a empezar con el duro: construir una prueba de fugas, prueba y hermético el ácido etch tanque, no usando partes metálicas. Otros han hecho esto antes, pero tuve que hacerlo difícil para mí. Había construido uno antes de que fuera de una munición de plástico puede, pero es demasiado grande. Esta vez, quería hacerlo bien. He diseñado desde cero en illustrator y luego había el láser piezas Corte de acrílico a mis especificaciones por un amigo (cortador del laser del uso número uno!).

Para los nuevos en esto, se necesita un tanque de etch para mantener el ácido que usas para corroer el cobre en la placa de circuito que no está cubierta en una especie de etch resist. Puede ser bastante desagradable cosas, dependiendo del tipo de ácido se utiliza y necesita para contenerla con seguridad si está pensando en hacerlo con regularidad tanto en la casa que usted vive y respira. O en cualquier lugar cerca de su fregadero de cocina. Esto es doblemente importante si usted planea almacenar cualquier cantidad de tiempo, aunque para estar seguro de esto no un contenedor de almacenamiento permanente seguro.

El diseño de
_______________________________________________________________________

El depósito debe ser hermético, con tapa segura, tiene una entrada de aire para un borboteador, agitar y oxigenar la solución y una salida de aire a una casa que se ventilará por la ventana. También he añadido una válvula de retención a la entrada de aire en el tanque de forma que los gases de escape de la bomba de aire. Debe tener la junta vertical de la cantidad mínima de ácido, y debe ser opaco a la luz para que la solución no se degrada por exposición al sol. Sin embargo, dejé a un lado claro así que puedo mirar el tablero para ver si se hace de la aguafuerte y también porque se ve más fresco de esa manera.

Diseñé mi tanque para un volumen total de aproximadamente 2 litros, planea llenar solamente 1.6L dejar habitaciones para el grifo de aire y la manguera, la Junta sí mismo y un poco extra para un seguro labio en la parte superior. El valor de 1.6L fue determinado con la figura de.016 litros por cm² de área de junta como divulgado aquí. Suponiendo que un a, 8x10in doble cara PCB con 50% de cobertura de 36 μm ("1 onza") de cobre.

Por razones a explicar más adelante, opté por usar Cloruro cúprico (CuCl₂) como mi circuito grabador. CuCl₂ es corrosivo para la mayoría de los metales y algunos plásticos.

Al investigar el plan sobre el uso de los materiales, hojas de datos abundan bajo los términos de búsqueda "resistencia química de xyz." Comprender las propiedades de los materiales es fundamental en la ingeniería algo como esto, así que planee con anticipación. Descubriendo que una manguera se derrite en baño ácido de su había contaminado la solución y luego tener que pescar cada pedazo pequeño poco no es divertido.

Muy pocas cosas sobrevivirá para siempre ácidos altamente concentrados. No estamos utilizando nada altamente concentradas, como van estas cosas, pero el efecto es el mismo; es a prueba de ácido, no ácido.

Los siguientes materiales son generalmente seguros para la construcción del tanque:

• Polietileno (PE) y polietileno de alta densidad (HDPE)
• Polipropileno (PP)
• Viton
• EPDM
• Teflón
• Vidrio
• Acrílico
• Policarbonato (especialmente mar-resistente del policarbonato)

Son definitivamente no seguro y debe ser evitado cualquier lugar expuesto directamente a la solución:

• Cualquier metal (excepto titanio!)
• Nylon
• Silicona
