Paso 8: Inductor
Un inductor es un componente electrónico pasivo que almacena energía en forma de un campo magnético. Como sabemos la resistencia resiste el flujo de corriente, inductor resiste el cambio en el flujo actual a través de él. Así c.c. inductor actual es más que como un conductor. En otras palabras, inductores resisten o se oponen a los cambios de corriente pero será fácil pasar de un estado estacionario DC actual.
La corriente que fluye a través de un inductor produce un flujo magnético que es proporcional a él. Pero a diferencia de un condensador que se oponen a un cambio de voltaje a través de sus platos, un inductor se opone a la tasa de cambio de corriente fluyendo a través de ella debido a la acumulación hasta de energía autoinducido dentro de su campo magnético.
En su forma más básica, un Inductor no es más que una bobina de alambre que se enrolla alrededor de un núcleo central. Para la mayoría de las bobinas la corriente que circula por la bobina produce un flujo magnético alrededor de él que es proporcional a este flujo de corriente eléctrica.

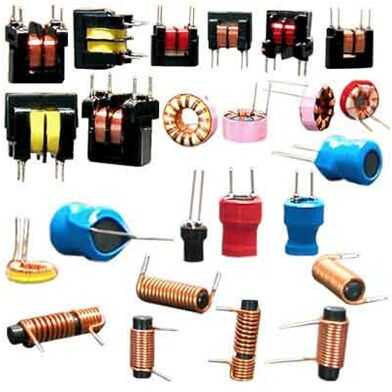

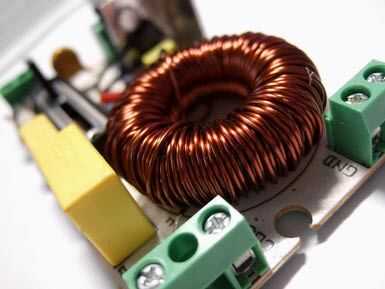

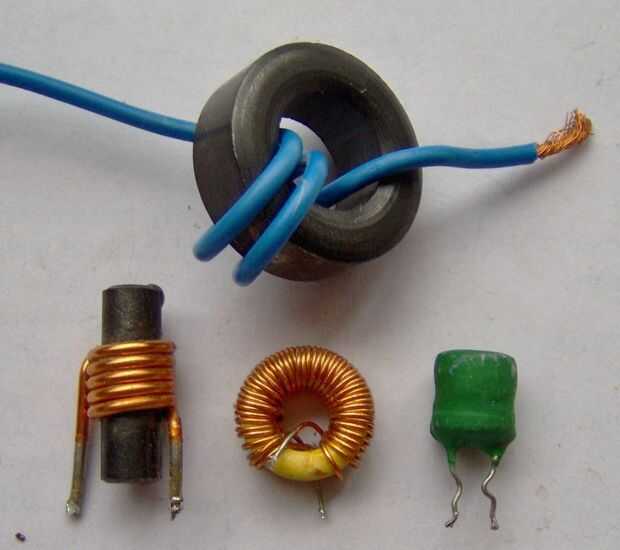

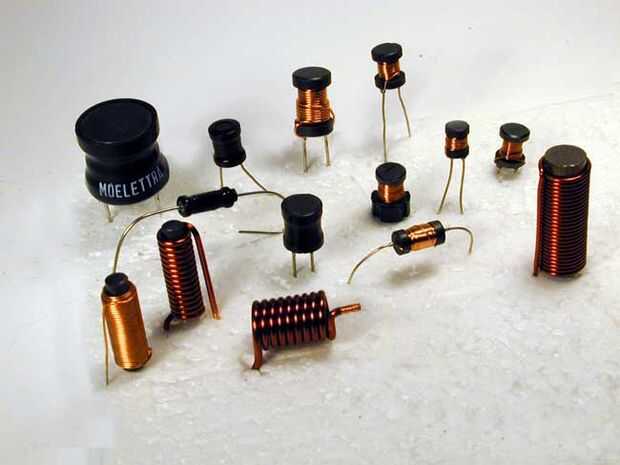

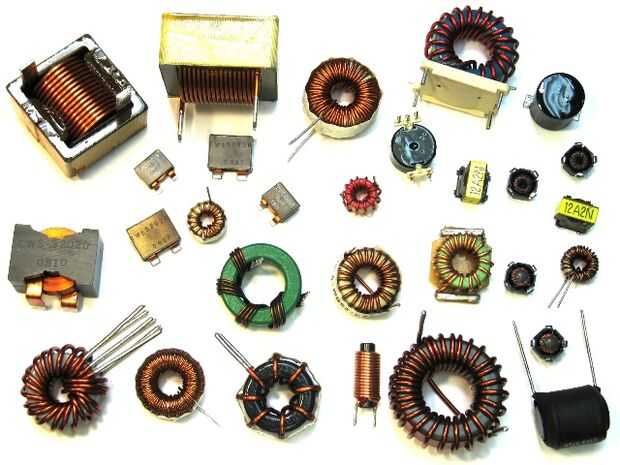

El Inductor, también llamado un choke. Inductores se forman con el alambre firmemente envuelto alrededor de un núcleo central sólido que puede ser una varilla recta cilíndrica o un bucle continuo o anillo para concentrar su flujo magnético. El símbolo esquemático para un inductor es que de una bobina de alambre por lo tanto, una bobina de alambre también se puede llamar un Inductor. Inductores generalmente son clasificados según el tipo de núcleo que se hieren alrededor de, por ejemplo, huecas (aire libre), base de hierro macizo o núcleo de ferrita suave con los tipos básicos diferentes de ser distinguidos mediante la adición de líneas paralelas continuas o punteadas al lado de la bobina de alambre como se muestra a continuación.
La unidad estándar de inductancia es el henry, H. abreviado Se trata de una gran unidad. Unidades más comunes son el Microhenrio, abreviado μH (1 μH = 10 ^-6 H) y el milihenrio, abreviada mH (1 mH = 10 ^-3 H). En ocasiones, se utiliza el nanohenry (nH) (1 nH = 10 ^-9 H).
Aplicaciones de los inductores
Filtros
Los inductores se utilizan extensivamente con capacitores y resistencias para crear filtros para circuitos analógicos y en procesamiento de señales. Solo un inductor funciona como un filtro de paso bajo, puesto que la impedancia de un inductor aumenta a medida que la frecuencia de una señal aumenta. Cuando se combina con un condensador, cuya impedancia disminuye a medida que la frecuencia de un aumento de señal, un filtro de muesca se puede hacer que sólo permite un cierto rango de frecuencia pasar a través. Mediante la combinación de condensadores, inductores y resistores en un número de maneras filtro avanzado topologías pueden crearse para cualquier número de aplicaciones. Filtros se utilizan en la electrónica de la mayoría, aunque los condensadores son de uso frecuente en lugar de inductores cuando sea posible puesto que son más pequeños y más baratos.
Sensores de
Sensores sin contacto son apreciados por su fiabilidad y facilidad de operación y de los inductores puede utilizarse para detectar campos magnéticos o la presencia de material magnéticamente permeable desde la distancia. Los sensores inductivos se utilizan en casi cada intersección con un semáforo para detectar la cantidad de tráfico y ajustar en consecuencia la señal. Estos sensores funcionan excepcionalmente bien para automóviles y camiones, pero algunas motocicletas y otros vehículos no tienen suficiente de una firma para ser detectado por los sensores sin un pequeño impulso extra añadiendo un imán de h3 en la parte inferior del vehículo. Los sensores inductivos son limitados en dos formas principales, el objeto a detectar debe ser magnético e inducir una corriente en el sensor o el sensor debe estar alimentado para detectar la presencia de materiales que interactúan con un campo magnético. Esto limita las aplicaciones de sensores inductivos y tiene un impacto importante en los diseños que las usan.
Transformadores
Combinando los inductores que tienen una trayectoria magnética compartida forman un transformador. El transformador es un componente fundamental de las redes eléctricas nacionales y en muchas fuentes de alimentación así como para aumentar o disminuir la tensión al nivel deseado. Puesto que los campos magnéticos son creados por un cambio en corriente, más rápido los cambios actuales (aumento de frecuencia) más eficaz funciona un transformador. Por supuesto, como la frecuencia de la entrada aumenta, la impedancia del inductor comienza a limitar la eficacia de un transformador.
Motores
Normalmente los inductores están en una posición fija y no debe moverse para alinearse con cualquier campo magnético cercano. Motor inductivo aprovechar la fuerza magnética aplicada a inductores para convertir energía eléctrica energía mecánica. Motores inductivos están diseñados para que un campo magnético giratorio se crea en el tiempo con una entrada de corriente alterna. Puesto que la velocidad de rotación es controlada por la frecuencia de entrada, los motores de inducción se utilizan en aplicaciones de velocidad fija que pueden ser alimentados directamente de alimentación de 50 / 60hz. La ventaja más grande de motores inductivos sobre otros diseños es que no hay contacto eléctrico entre el rotor y el motor que hace motores inductivos muy robusta y fiable.
Almacenamiento de energía
Como condensadores, inductores pueden utilizarse para el almacenamiento de energía. A diferencia de los condensadores, los inductores tienen una severa limitación en cuánto puede almacenar energía puesto que la energía se almacena en un campo magnético que se derrumba rápidamente una vez que se quita energía. El uso principal de los inductores es almacenamiento de energía en fuentes de alimentación conmutada, como la fuente de alimentación en un PC. En las fuentes de alimentación conmutada más simple, no aislado, un solo inductor se utiliza en lugar del componente de almacenamiento de energía y transformador. En estos circuitos, la relación entre el tiempo que el inductor se alimenta a la vez es unpowered determina la entrada a la relación de voltaje de salida.
Inductores se utilizan también para la transferencia de energía inalámbrica y el relé electromecánico .
