Paso 6: Resistencia paralelo de la serie

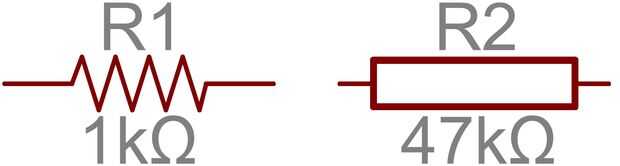

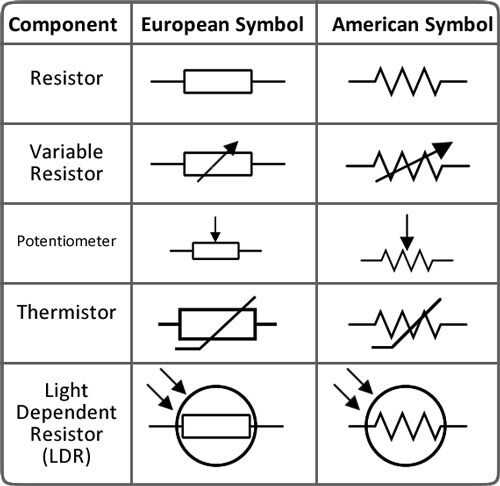

Resistencias se aparean juntos todo el tiempo en electrónica, generalmente en un circuito paralelo o serie. Cuando se combinan resistencias en serie o en paralelo, crean una resistencia total, que se puede calcular utilizando uno de dos ecuaciones. Saber cómo combinan valores de resistencia viene en práctico si usted necesita para crear un valor de resistencia específica.
Resistores de la serie
Cuando se conecta en valores de resistencia serie simplemente se suman. Así, por ejemplo, si usted apenas tiene que tener una 12.33kΩ resistencia, buscar algunos de los valores de resistencia más común de 12kΩ y 330Ω y extremo para arriba juntos en serie.
Resistencias paralelo

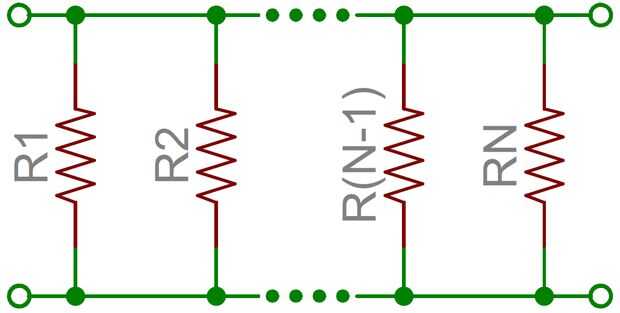

La resistencia de resistores en paralelo no es tan fácil. La resistencia total de resistencias en paralelo de N es la inversa de la suma de todas las resistencias inversas. Esta ecuación podría tener más sentido que esa última frase.
Algunas aplicaciones de ejemplo de resistencias
Limitador de corriente

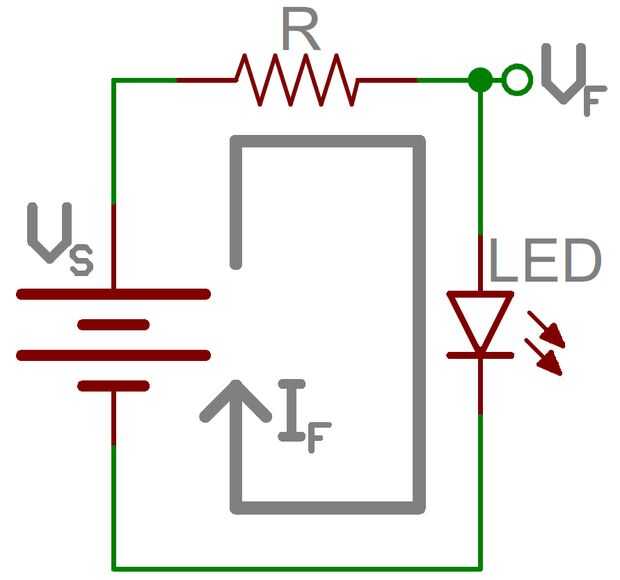

Un uso principal de la resistencia como un limitador de corriente. Resistencias son clave en asegurándose de que LEDs no estallar cuando se aplica energía. Conectando una resistencia en serie con un LED, corriente que fluye a través de los dos componentes puede limitarse a un valor seguro. Tenga en cuenta el circuito siguiente. Resistor R está conectado en serie al LED.
Para calcular el valor de la resistencia limitadora de corriente para led dos importantes lo debe considerar, la típica tensión directa (Vf)y la corriente directa máxima (If). La tensión de paso típico es el voltaje que se requiere para hacer que un LED enciende para arriba y varía (generalmente entre 1.7V y 3, 4V) dependiendo del color del LED. La corriente delantera máxima es generalmente alrededor de 20mA LEDs básica; corriente continua a través del LED debe ser siempre igual o menos calificación actual. Una vez que el valor de Vf y si el tamaño de la resistencia limitadora actual puede calcularse mediante la fórmula:
R = (Vs - Vf) si
donde Vs es la tensión de alimentación. Para nuestro caso suponer la energía de la fuente de 5V y led tensión de paso es de 1.8 V. Entonces el valor de resistencia para la 10mA condujo actual:
R = (5-1, 8) / 10 = 320 ohmios.
Divisores de voltaje
Un divisor de voltaje es un circuito de resistencia que convierte un voltaje grande en uno más pequeño. Utilizando sólo dos resistencias en serie, se puede crear una tensión de salida que es una fracción de la tensión de entrada y depende de la relación de las dos resistencias.

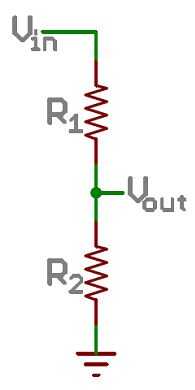

En el circuito del lado derecho dos resistencias, R1 y R2, están conectadas en serie y una fuente de tensión (Vin) se conecta a través de ellas. La tensión de Vout a GND se puede calcular como:
Vout = Vin x R2 / (R1 + R2)
Por ejemplo, si R1 era 1.7kΩ y R2 era 3.3kΩ, un voltaje de entrada 5V podría transformarse en 3, 3V en la Vout terminal.
Divisores del voltaje son muy útiles para la lectura de sensores resistivos, como fotocélulas, sensores de flexión, resistores sensibles a la fuerza. La mitad del divisor de tensión es el sensor, y la parte es una resistencia estática. La tensión de salida entre los dos componentes se conecta a un convertidor de analógico a digital en un microcontrolador (MCU) para leer el valor del sensor.
Resistencias pull-up
Un resistor de pull-up se utiliza cuando se necesita sesgar la clavija de entrada de un microcontrolador a un estado conocido. Uno de los extremos de la resistencia está conectado al pin de la MCU, y el otro extremo está conectado a un alto voltaje (generalmente de 5V o 3.3V).
Sin una resistencia de pull-up, entradas en el MCU podrían estar flotando. No hay garantía que un perno flotante es bien alto (5V) o bajos (0V).
Resistencias pull-up se utilizan a menudo cuando entretela con un botón o interruptor de entrada. La resistencia de pull-up puede sesgar el pin de entrada cuando el interruptor está abierto. Y protegerá el circuito de un cortocircuito cuando el interruptor está cerrado.

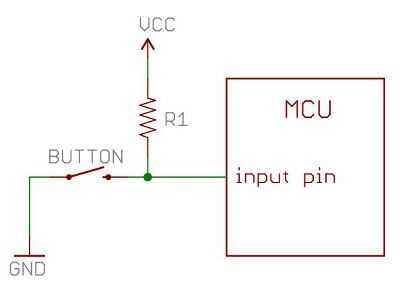

En el circuito anterior, cuando el interruptor está abierto la clavija de entrada de MCU está conectada a través de la resistencia a 5V. Cuando el interruptor se cierra, la clavija de entrada está conectada directamente a tierra.
El valor de una resistencia de pull-up no necesita generalmente ser algo específico. Pero debe ser lo suficientemente alto como para que no demasiada energía se pierde si 5V o menos se aplicación a través de él. Generalmente valores alrededor de 10kΩ funcionan bien.
