Paso 4: Valores de resistencia estándar o común
La Asociación de industrias electrónicas (EIA) y otras autoridades, especifican valores normalizados para resistencias, a veces se denomina el sistema "valor preferido". El sistema de valor recomendado: tiene su origen en los primeros años del siglo pasado en un momento cuando la mayoría de resistencias estaban con tolerancias de fabricación relativamente pobre de carbón y grafito. La razón es simple: seleccione valores para los componentes basados en la tolerancia con la que son capaces de fabricar. Utilizando dispositivos de tolerancia de 10% como ejemplo, supongamos que la primera prefiere valor es de 100 ohms. Tiene poco sentido para producir una resistencia de ohm 105 desde 105 ohmios cae dentro del rango de tolerancia del 10% de la resistencia de 100 ohm. El siguiente valor razonable es de 120 ohmios porque el resistor de 100 ohm con una tolerancia del 10% se espera que tenga un valor entre 900 y 110 ohms. La resistencia de 120 ohmios tiene un valor que oscila entre 110 y 130 ohms. Siguiendo esta lógica, los valores preferidos para resistores de tolerancia del 10% entre 100 y 1.000 ohmios sería 100, 120, 150, 180, 220, 270, 330 y así sucesivamente (redondeado apropiadamente); Esta es la serie E12 que se muestra en la siguiente tabla. La serie EIA "E" especifica los valores preferidos para tolerancias diferentes. El número después de la "E" especifica el número de pasos logarítmicos por década. La tabla siguiente se normaliza durante la década entre 100 y 1.000. Los valores en cualquier década pueden ser derivados simplemente dividiendo o multiplicando las entradas de la tabla por potencias de 10. La serie es la siguiente:
E6 20% tolerancia,
E12 10% tolerancia,
E24 5% tolerancia (y generalmente tolerancia del 2%),
Tolerancia del 2% E48,
E96 tolerancia de 1%,
E192.5,.25,. 1% y mayor tolerancia.

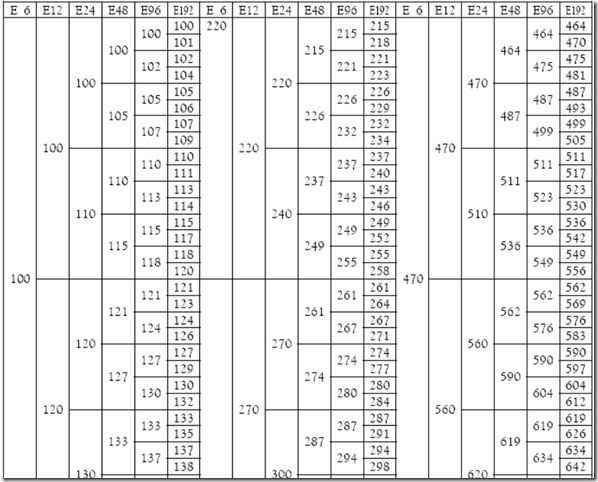

Valores de resistencia de la década EIA estándar:
Serie E6: (20% de tolerancia) 10, 15, 22, 33, 47, 68
La serie E12: (10% tolerancia) 10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68, 82
E24 serie: (tolerancia del 5%) 10, 11, 12, 13, 15, 16, 18, 20, 22, 24, 27, 30, 33, 36, 39, 43, 47, 51, 56, 62, 68, 75, 82, 91
Serie E48: (2% de tolerancia) 100, 105, 110, 115, 121, 127, 133, 140, 147, 154, 162, 169, 178, 187, 196, 205, 215, 226, 237, 249, 261, 274, 287, 301, 316, 332, 348, 365, 383, 402, 422, 442, 464, 487, 511, 536, 562, 590, 619, 649, 681, 715, 750, 787, 825, 866, 909, 953
Serie E96: (1% de tolerancia) 100, 102, 105, 107, 110, 113, 115, 118, 121, 124, 127, 130, 133, 137, 140, 143, 147, 150, 154, 158, 162, 165, 169, 174, 178, 182, 187, 191, 196, 200, 205, 210, 215, 221, 226, 232, 237, 243, 249, 255, 261, 267, 274, 280, 287, 294, 301, 309, 316, 324, 332, 340, 348, 357, 365, 374, 383 , 392, 402, 412, 422, 432, 442, 453, 464, 475, 487, 491, 511, 523, 536, 549, 562, 576, 590, 604, 619, 634, 649, 665, 681, 698, 715, 732, 750, 768, 787, 806, 825, 845, 866, 887, 909, 931, 959, 976
La serie E192: (0.5, 0.25, 0.1 y 0.05% de tolerancia) 100, 101, 102, 104, 105, 106, 107, 109, 110, 111, 113, 114, 115, 117, 118, 120, 121, 123, 124, 126, 127, 129, 130, 132, 133, 135, 137, 138, 140, 142, 143, 145, 147, 149, 150, 152, 154, 156, 158, 160, 162, 164, 165, 167, 169, 172, 174, 176, 178, 180, 182, 184, 187 , 189, 191, 193, 196, 198, 200, 203, 205, 208, 210, 213, 215, 218, 221, 223, 226, 229, 232, 234, 237, 240, 243, 246, 249, 252, 255, 258, 261, 264, 267, 271, 274, 277, 280, 284, 287, 291, 294, 298, 301, 305, 309, 312, 316, 320, 324, 328, 332, 336, 340, 344, 348, 352, 357, 361, 365, 370, 374, 379, 383, 388 , 392, 397, 402, 407, 412, 417, 422, 427, 432, 437, 442, 448, 453, 459, 464, 470, 475, 481, 487, 493, 499, 505, 511, 517, 523, 530, 536, 542, 549, 556, 562, 569, 576, 583, 590, 597, 604, 612, 619, 626, 634, 642, 649, 657, 665, 673, 681, 690, 698, 706, 715, 723, 732, 741, 750, 759, 768, 777, 787, 796, 806 , 816, 825, 835, 845, 856, 866, 876, 887, 898, 909, 920, 931, 942, 953, 965, 976, 988
Cuando el equipo de diseño, es una buena práctica para mantener a la sección más baja de la serie E, es decir, es mejor utilizar E6 en vez de E12. De esta manera puede reducirse al mínimo el número de piezas diferentes en cualquier equipo. Década los valores, es decir, 100R, 1 K, 10, etc. puede utilizarse tanto mejor. Estos son valores de resistencia muy común y mineral ampliamente utilizado. También reduce la variedad de componentes y hace inventario más manejable.
Para muchos diseños digitales, donde la resistencia se utiliza como un tirón para arriba o tirar hacia abajo, la resistencia de valor es de poca importancia y esto es fácil. Para diseños analógicos es un poco más complicado y E12 y E24 valores son necesarios. E48, E96 o incluso valores de la serie E192 son necesarios para la alta exactitud y cerrar requerimientos de tolerancia. Como la serie de orden superior se utilizan menos, sus costos también son normalmente mayores. Utilizando valores de resistencia común puede reducir los costos así como inventario reducir.
