Paso 6: Edificio Power Board 1
Durante este paso es importante utilizar cargas dummy (resistencias de 3 x 2 vatio 100R) e indicadores LED como sustituto de la PI, HDMIPI pantalla y USB hub! De lo contrario, que algo caro te dañe...

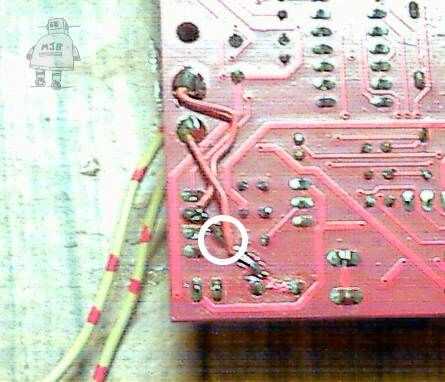

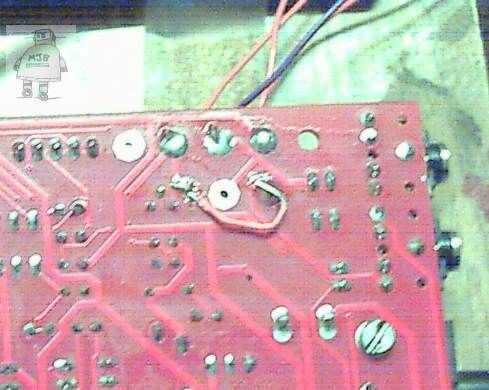

Tablero Mod 1: Yo eventualmente había combinado PAD105/PAD107 (dos rails de 5V) en paralelo. Esto ayuda a repartir la carga de los dispositivos USB y pantalla HDMPI en ambos FETs, que son conducidas de todos modos.

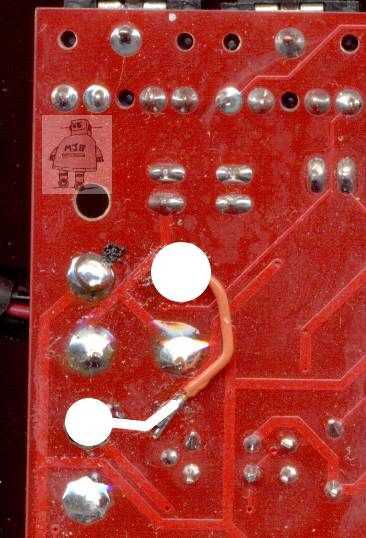

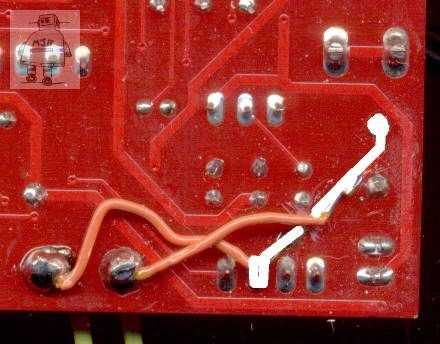

Tablero Mod 2: También tuve que mover el cargador de la salida al otro lado del interruptor de aislamiento (desde el diseño original) para que el convertidor sería seguir el carril de la CMOS cuando en alimentación externa sin baterías de energía / batería de aislado.
Primero Monte el 5 FETs de montaje superficial, ya que son muy difíciles de localizar correctamente una vez otras partes alrededor. Montar todas las piezas por-agujero excepto IC101, IC102--solo fit sockets vacías por ahora.
Nota: C102/C105 establecer el borde de la Junta para que no golpeen el PCB por encima. El conector D9 se debe empernar firmemente a la junta antes de soldar, para reducir la tensión en las piernas.
He incluido largo cables F101 (para comprobar y registramos corrientes en línea con la batería) y de ZD104, D109 (para comprobar y ajustar la protección de sobretensión), R125 (para comprobar y ajustar los 5V al 5.3V Levante mod), razón por la que estas piezas son que falta en las fotos.
Los cables largos ContinUecon un protoboard junto con las partes que faltan.

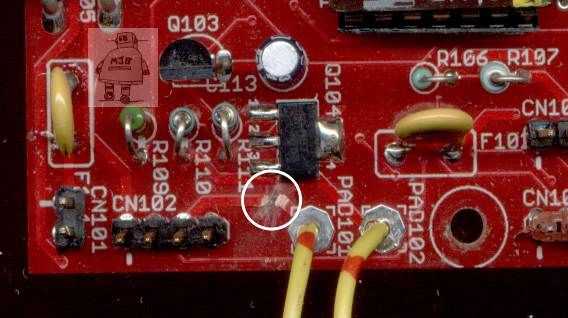

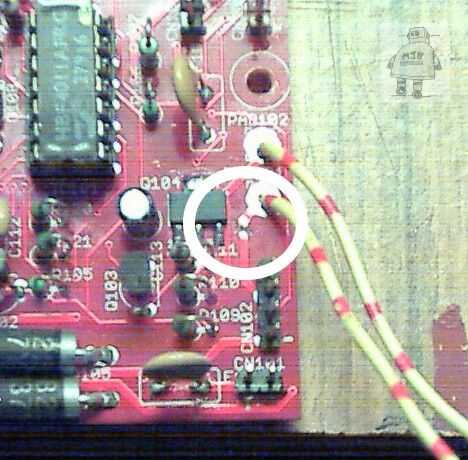

Cables largos también fueron puestos en PAD103-104 (Pi poder) PAD105-106 (alimentación USB) y PAD107-108 (HDMIPI pantalla de potencia) para conectar a tres cargas dummy/LEDs como se mencionó anteriormente.
