Paso 13: nuevo a prueba el Consejo 2: RS232
La PI está conectada, es tiempo para probar el puerto serie. Configurar el puerto serial de la PI para ser libre para el uso de programas de usuario, el kernel de linux utiliza lo contrario! Luego instalar y configurar minicom (más sobre estos pasos en el software instructable).
Forma 40 plomo IDC se necesita entre la frambuesa PI y 2 CN201--usé un largo cable de disco duro IDE.
Puente de los puentes SJ201/SJ202 en el "uso de 1-2" dirección (no "pasar 2-3") para redirigir pins de IO de la PI en el chip MAX3232.
1 bucle

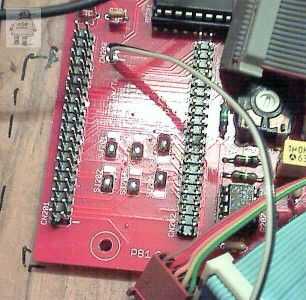

Poner un cable de "loopback" entre pines 11 y 12 de IC201 (que aún debe faltar) y comprobar que personajes del minicom se hizo eco de nuevo. Este bucle en los niveles de PI de 3V3.
Sin el cable, nada debe devolver. Nota: eso si tienes "eco local" en minicom, verá caracteres sin el cable, pero se verá ttwwoo ooff eevveerryytthhiinngg con el cable montado. Esto es normal y demuestra que está trabajando!
Bucle 2
Entonces (con PI de frambuesa apagado detrás!) caben IC201 y poner un puente de alambre en CN106 (ambos pasadores en cortocircuito juntos) o el conector RS232 (Pin 2 a 3) y repetir la anterior prueba de loopback. Ahora son bucle a través en el lado RS232.
