Compacto lo de tipo Protoboard Arduino sí (6 / 6 paso)

Paso 6: Opcional y adicional

Puede utilizar espacio sobrado para exprimir en una entrada de 9V y un regulador 7805 con un diodo para la prevención de regeneración de energía. Esto no es demasiado difícil pero puede requerir una cuidadosa planificación previamente Asegúrese de que utilizar bien el espacio disponible.

Si desea mantener el espacio alrededor de la viruta libre y coloque los pasadores de cabecera sobre el espacio vacío como yo lo hice con el más viejo modelo, (en la foto en la intro) aunque esta wil requieren muchos alambres a los pines correspondientes.

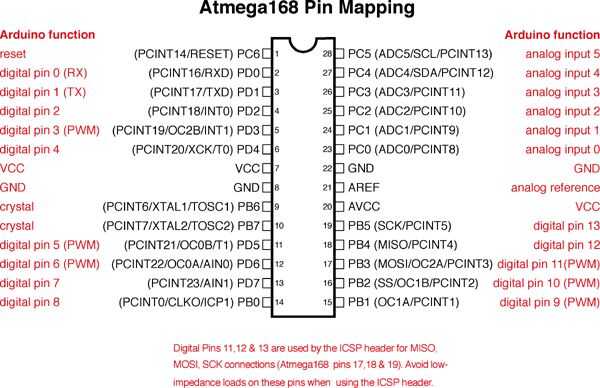

He añadido las conexiones del atmega168 a los pines de arduino aquí

¡ ADVERTENCIA! Protoboard de su proyecto de 1 º en caso de que algo está mal. descubrí algunos errores después de soldados no habían sucedido en el modelo previo... nada importante sin embargo.

r: mi LED mantiene apagando después de un tiempo por alguna extraña razón, asegúrese de que usted tiene el tipo.
(tho esto puede ser causado por los problemas de la inducción)

b: por alguna razón desconocida que estoy recibiendo energía a través del pin aref (no chip en el zócalo de modo no conectado realmente a nada) esta podría ser los puentes de alimentación en el zócalo de la viruta que causan inducción. otra vez breadboard y probar completamente.

Tal vez uno o 2 más condensadores en las líneas de energía pueden limpiar esto

así que sí... lejos de ser perfecto, pero usted consigue la idea ;)
Funciona bien como se puede ver en este vídeo :)

Debería funcionar bien tho así lo protoboard 1 a diferencia de lo hice XD
