Compacto lo de tipo Protoboard Arduino sí (1 / 6 paso)

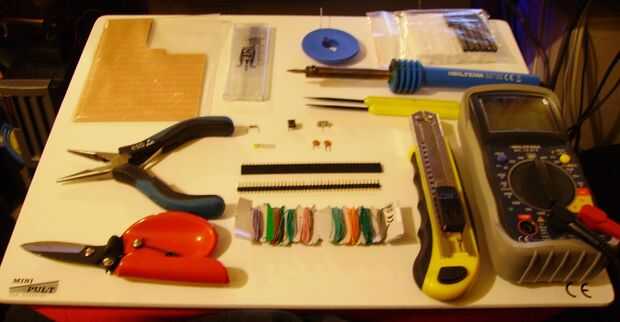

Paso 1: Piezas y herramientas

Se necesita:

-Protoboard (he usado el tipo de tira de 3 orificios, pero puede ser más fácil con la tira completa)
-zócalo DIP de pin 28
-1K resistencia X 2
-1 x LED
-1 x condensador de .01uf
-1 x cabecera de 8 pines (5v y TTL)
-1 x cabecera de 12 pines (pins digitales)
-1 x cabecera de 6 pines (pins analógicos)
-2 x Jefe de 4 pernos (alimentación)
-1 pulsador de x
-alambre (yo tengo la mía de un vieja impresora cable. lotes aof alambre y un montón de colores ;))

Opcional:

-1 x cristal de 16 Mhz o resinator/oscilador
-2 x.01 uf condensadores (sólo si utilizando cristal, pero puede conseguir lejos con no)
-1 x diodo 1n4001
-1 x regulador 7805
-1 x condensador de .01uf (para regulador)
-1 x clip de batería de 9V

Herramientas:

-Soldador
-Soldadura
-flujo (su buena S ** t : 3)
-cortauñas de algún tipo (para cortar alambre y las piernas... no las piernas tho, que sería malo... cortar el componente piernas... : P)
-ayudar a las manos lo tipo u otro titular de pcb para soldar
