Paso 6: Construcción de la sección de DIYduino

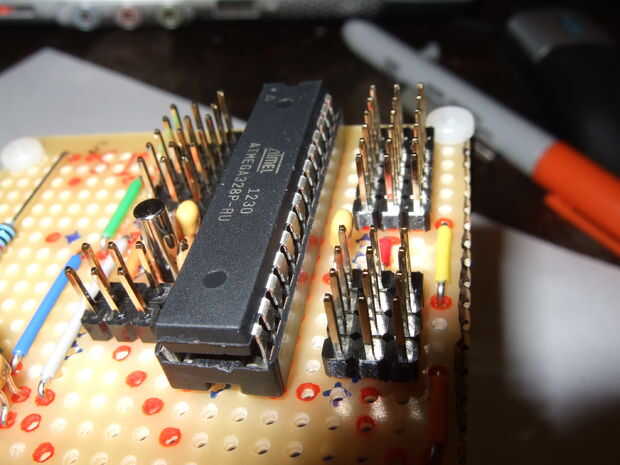

He puesto primero los componentes de la sección de DIYduino. Esto me permitió probar la DIYduino por separado del resto del circuito. Comencé con los componentes menos profundos, pegándolas en y soldar antes de pasar al siguiente nivel de altura del componente. Si los componentes son de la misma altura que sólo puede poner la junta plana en su parte posterior para soldar y ahorra algo de tiempo y dificultad. He encontrado esto para ser un proceso rápido y cómodo. Para asegurar que los componentes no caen de la mesa, dobló los cables apartes después de colocarlos. Esto le permite a la Junta Directiva para el proceso de soldado.
b) las conexiones y componentes del lado del cobre:

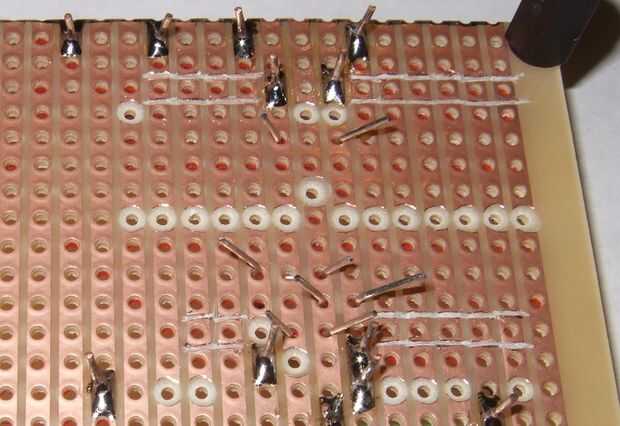

He utilizado varias formas de crear conexiones de la pista a pista en el lado cobre de la Junta.

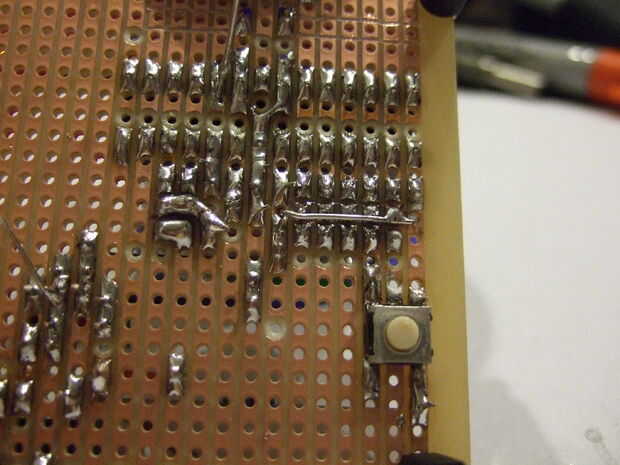

(i) para la conexión diagonal debajo de IC1, dobló un alambre para que encajen en los orificios de la diagonal. Un cable de puente de dos orificios regulares es demasiado corto, y tres agujeros uno demasiado largo. Luego corté los extremos del cable tan corto que no penetran la Junta. Los agujeros ahora sujeta el alambre para soldar la conexión diagonal. Tenga en cuenta que la conexión en la figura no es correcta. Debe ir de abajo a la izquierda a superior derecha no de abajo a la derecha a la parte superior izquierda como se ve en la foto.

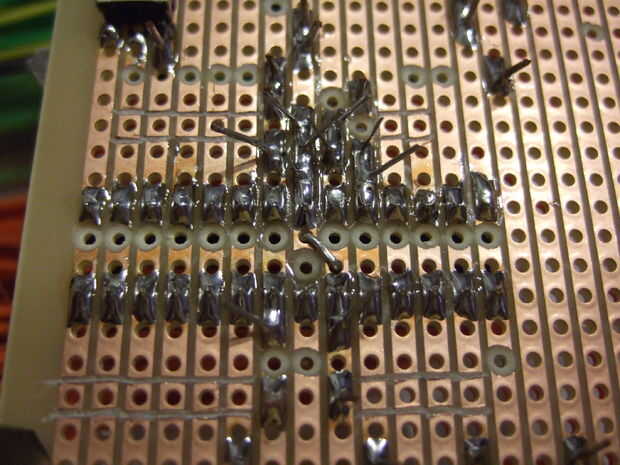

(ii) he probado dos maneras diferentes de crear las conexiones de la Cruz-pista para los conectores de sensor escudo. Ambos sentidos eran un poco difíciles.
Si usted tiene experiencia en soldar le puede soldar los pernos adyacentes juntos, relativamente rápida y sin dolor. Sin embargo, si no eres muy experimentado, o no tienes una buena punta de hierro de la soldadura, o tienes una mano débil, lleva el peligro para crear una conexión no deseada a otro pin, es decir, un pegote de soldadura grande. Para limpiar esta conexión/glob no deseado puede ser bastante complicada y frustrante.
La segunda forma es colocar un cable a lo largo de los contactos que quieres conectar y posteriormente la soldadura en. Esto normalmente guía a la soldadura a los puntos. Sin embargo, puede ser difícil colocarlo y mantenerlo allí. Soldadura todos los contactos a la tarjeta primero, luego coloque el cable para la 'conexión de la Cruz', sostiene que por ejemplo con una tercera mano. Entonces usted puede soldar sobre los contactos.

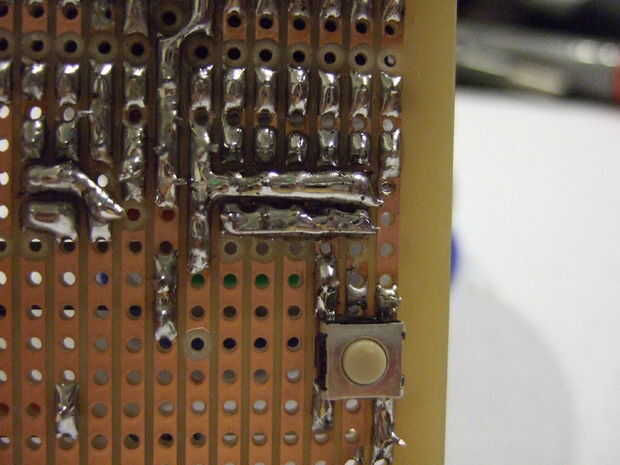

(iii) el interruptor de botón es un SMD tipo de montaje. Era más fácil de colocar en el lado cobre de la Junta. Directamente lo sueldan sobre la pista en el lugar apropiado.
