Paso 5: Preparando la placa perforada
I doble y triple revisar todo. Luego marque las ubicaciones de todas las piezas en la parte superior de la Junta de tira. Usé puntos rojos para todas las piezas, cruza azul y líneas para las líneas de pista interrupciones, negro para el contorno de la Junta y los puntos negros para anular errores.
b) cortar la Junta:
Tomé mi Serrucho y cortar la sección perforada que necesitaba para la construcción. Con cuidado corte de agujero a agujero, que es un proceso bastante rápido y fácil con un serrucho afilado filo fina. Posteriormente, retire las rebabas los bordes cuidadosamente, para evitar bordes afilados y cortos. Inspeccionar todos los bordes y rastros para asegurarse de que no hay rastros fueron en corto.
c) perforación agujeros para soportes:
Elegí un taladro de 1/8"(3.125 m) para sujetar los separadores. Los tornillos de nylon fueron M3 (3mm) que hace para un ajuste agradable. Había ampliado 3 agujeros en tres localidades de esquina donde no tuve ningún conflicto con ninguno de los componentes. El cuarto orificio de la esquina me mude fuera de la red de orificio, debido a un conflicto con una de las áreas de contacto de tipo de sensor. Inspeccionar los orificios en el lado de cobre para que no crear ningún cortos y aplicarles.
d) colocar los separadores:

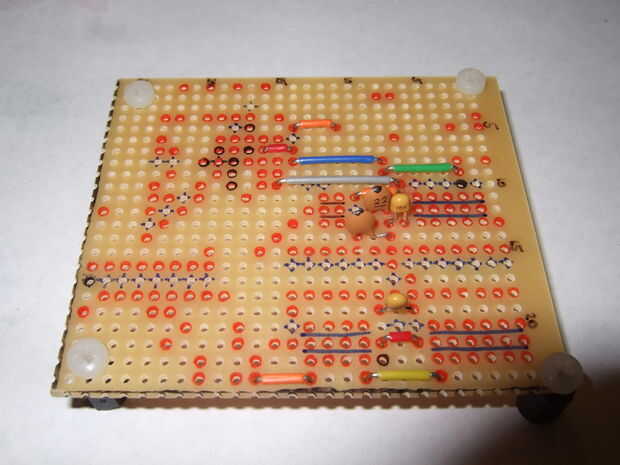

Pegué los tornillos M3 de nylon a través del agujero y mano apretó los separadores en el tablero. Como se muestra en las fotos, la Junta podría estar ahora parado por sí mismo y estaba lista para ser pobladas con componentes.
e) adición de las interrupciones de la pista en los huecos:
Luego tomé mi cortador de fantástica pista DIY y poner todas las interrupciones de pista que se encuentran en los orificios en el tablero. Durante el proceso me pegué un alambre cada ahora y entonces a través de un agujero marcado para orientarme y hacer un seguimiento de las ubicaciones correctas. Tenga en cuenta que el diseño muestra todo desde arriba, es decir, el lado no cobre, pero las interrupciones se ponen en el lado del cobre. Después coloqué las interrupciones, usé el multímetro para confirmar la interrupción apropiada de la pista en cada agujero. Mejor para asegurarse enseguida. Es mucho más difícil corregir un pequeño error más adelante.
f) añadir la interrupción de la pista de línea:

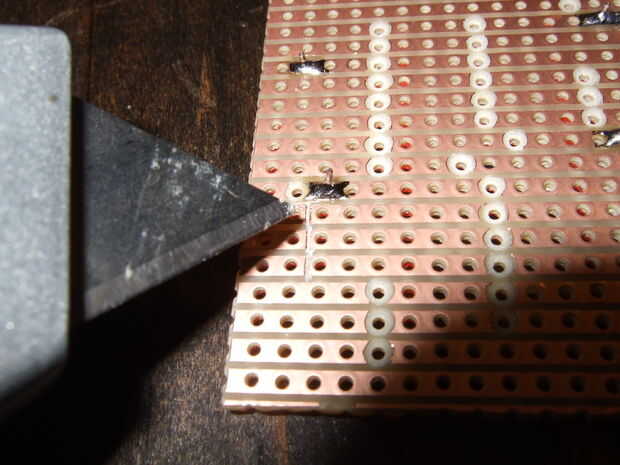

Esta es la parte más tediosa del proceso de construcción. Usar el cuchillo de la alfombra para cortar con cuidado el cobre distancia entre los agujeros. Es necesario dejar suficiente cobre alrededor del agujero para que usted todavía puede soldar sobre las patillas del conector. Tómese su tiempo y no presione demasiado. Con cada corte te quite una capa pequeña de cobre hasta que el cobre haya desaparecido. Repetir el procedimiento hasta obtener el resultado deseado. Una vez que usted consigue a través de y conseguir una interrupción, tenga cuidado de eliminar las rebabas de los bordes del corte raspando cuidadosamente con el cuchillo. Una vez más me aseguré con mi multímetro que hecho con éxito crea una interrupción de la pista y no tenía ningún cortos.
