Paso 2: Ranurador del CNC de paso 2 corte

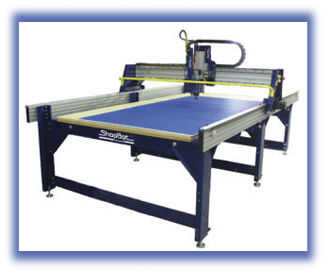

1: Cero el eje Z en tu router con la parte superior de la Junta de residuos. Usé una placa z cero en nuestro router de Shopbot
Ahora coloque la madera en el bot de la tienda con los bordes de la Junta alineadas exactamente como usted puede conseguir con los bordes de la Junta de residuos que corresponden a 0,0. Cero entonces su axies X & Y en el router con los bordes de la Junta.
Para mi bot tienda que elegir uso cero Prox interruptores bajo los cortes mando a cero exactamente en el punto 0,0 de la Junta de residuos. Nota que tienes que ser extremadamente preciso acerca de esto como el patrón casi no tiene desperdicio alrededor de los bordes para permitir el error en este paso. Thre es básicamente 1 / 8 + espacio adicional en la hoja más pequeña de cuarto de madera he comprado hasta ahora
2: Carga pase 3 del archivo de código de G y ejecutar un pase de aire, para asegurarse de que todo está alineado y orientado correctamente
3 º:

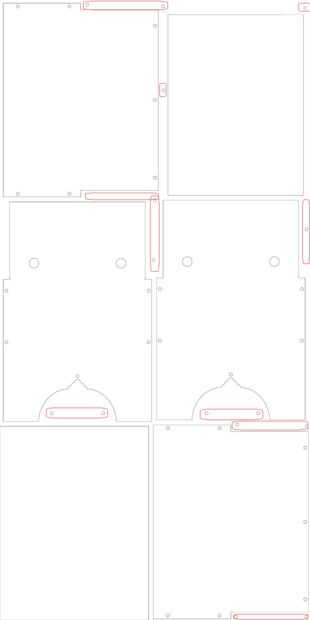

Cargar el archivo de código de G, seleccione paso 1 paso perforación y ejecutarlo, peck hacia abajo y hacer un montón de marcas en la madera. Después de esto se hace una pausa y utilice las zonas marcadas por los puntos fuera de los perfiles que se cortará para añadir clavos de plástico para fijar la hoja de madera contrachapada. Si nos fijamos en la imagen del paso anterior he puesto rojo corrige ronda alrededor de los lugares donde usted debe poner en plástico uñas presionado la madera (a menos que tenga una mejor manera). Básicamente puse 1 clavo en cada extremo corto de la ronda de tales
Ahora que su trabajo es firmemente presionado, ejecutar el resto de los pasos para cortar sus rutas.
Tenga en cuenta que utilicé una broca de corte de compresión especialmente para madera contrachapada de 1/2 pulgada, si no utiliza uno de estos habrá mucho más limpia que muestro, tendrás que averiguarlo por su cuenta. Básicamente cortar con un cuchillo y arena apagado. Pagué alrededor de $30 para mi bit compresión pero tomó un poco de buscar para encontrarlo.
Aquí es la que utilicé y funcionó bien.
http://www.Woodcraft.com/Product/2008014/6655/WHITESIDE-UD2100-UpDown-CUT-Spiral-router-bit-14-D-X-1-cl-14-SH-212-ol.aspx?refcode=10INGOPB&gclid=CJitjLPyz7MCFU6mPAodVkkAkw
