Paso 1: Paso 1: CAD y CAM
Este Instructable asume que ya sabes cómo hacer básica CAD y CAM, en Techshop Si pasaste la clase SBU, usted es probablemente bueno para ir. Este es el segundo proyecto que hice en el bot de tienda en Techshop.
Primero descargar el archivo de Illustrator con este enlace:
https://docs.Google.com/Open?ID=0B8Bg9eVVQhaYUERVbWFTdEN1TGM
En V-talle u otro software de CAM y cargar este archivo
Voy a asumir que sabes utilizar V-talle, y a explicar lo que harás en V-talle, no cómo.

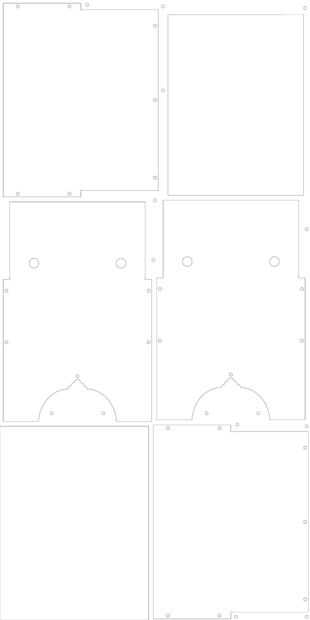

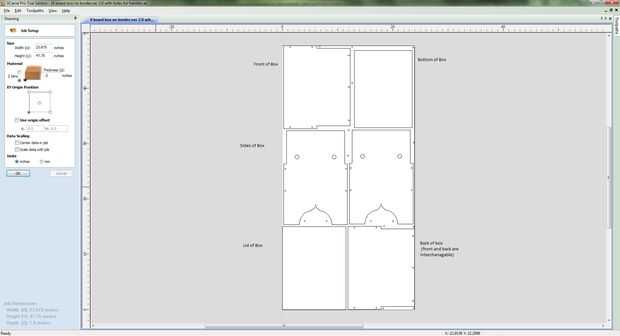

Todas las fotografías muestran el archivo de illustrator como se verá:
Configurar 3 pasos en V-talle utilizando un. 25" broca para cortar madera.
Paso 1: Paso de la perforación
Seleccionar todos los ¼" agujeros, perforarlos. 125" (1/8 pulg) profunda.
Estos marcará donde pones clavos para hold downs, y donde pones las uñas para la Asamblea. Se pausa después de completar este paso y añadir clavos de plástico para mantener abajo si no ' tienen un mejor sistema.
Paso 2: Paso de bolsillo:
Elegir los 2 agujeros grandes en cada una de las piezas laterales, sacarlos del bolsillo a una profundidad de. 5"(1/2")
Estos serán donde pones en sus asas de cuerda.
Paso 3: pase el perfil:
Recoger el resto de la geometría, que debe ser los contornos de las cajas. Este completo profundidad de corte. 5"(1/2"). Asegúrese de añadir un montón de pestañas, incluyendo las lengüetas de ambos lados del material donde el router corta toda la madera entre las dos piezas. Ver imagen de the2nd a continuación un ejemplo de cómo he añadido las pestañas. Usted notará que he añadido demasiados fichas comparados con lo que se recomienda. Esto es porque yo seguí teniendo problema con piezas de cambio como la consiguieran cortar, debido a lo poco residuos de madera que tengo en el diseño. Usé las tablas 3d por defecto que v-talle recomendado

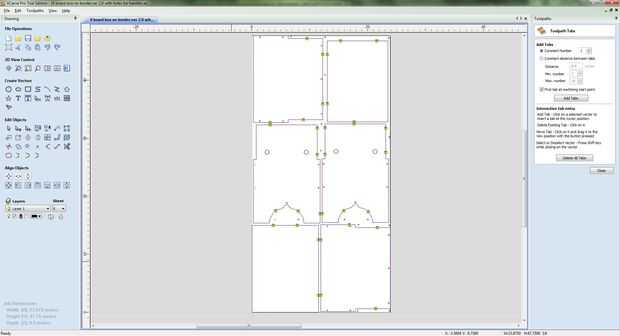

Tenga en cuenta el cuadro 2 a continuación con un ejemplo de cómo presentado mis pestañas para prevenir el movimiento de la pieza. es mucho más de lo normal porque yo seguí teniendo problemas con su deslizamiento.
Ahora guardar/exportar los pases para el ranurador del CNC crear el archivo de código de g de la CNC.
