Cómo utilizar la recuperación de la consola serie para OpenWRT

tengo un buen router inalámbrico de TP-LINK, MR 3420. Es un típico router WiFi, fueron las razones que lo compré:
1. tiene un puerto USB y
2. puede cargar OpenWRT en él.

Así que me puse el dispositivo, he instalado OpenWRT y de alguna manera me las arreglé para configurar las IPs mal. ¿El resultado? Yo estaba bloqueado fuera - era imposible conseguir, típico 192.168.1.1 no trabajaba ni combinaciones de botones como se describe en páginas de OpenWRT (mecanismo a prueba de fallos no está trabajando o no disponible para este router).

También le pedí a alguien para tratar de "desbloquear", pero sin éxito. La última solución era utilizar la recuperación de la consola serie.

Unas palabras acerca de la recuperación de la consola serie para OpenWRT: técnicamente cada router tiene un puerto serial. Esto puede ser una
situado en un conector en el PCBA (montaje de la tarjeta de circuito impreso - el tablero electrónico con componentes), ya sea algunos botones separados en PCBA y allí se deben soldar algunos cables para tener acceso el puerto serie.

También vale la pena mencionar que el puerto serie en estos dispositivos no es puerto serial RS232: puerto serie de enrutadores está utilizando señales eléctricas en el rango de 0V... + 3V3 o 0V... + 5V RS232 está utilizando señales - 12V... + 12V. Así usando RS232 a los convertidores del USB no es útil, necesitamos un nivel lógico 3V3 o 5V al convertidor del USB.

Mi amigo Google me dijo que hay una forma barata de construir tal convertidor: utilice un cable de datos para teléfonos móviles (en algunos modelos antiguos). Básicamente puede pagar 5$ y consigue un cable de datos bueno: en un extremo tiene el conector de teléfono, en el otro un conector USB con una pequeña PCBA que convierte datos a USB.

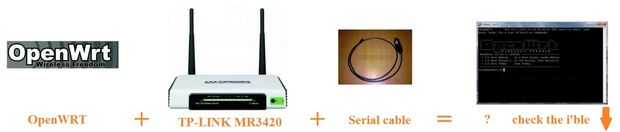

El propósito de este instructable es describir cómo construir tal cable para una recuperación de la consola serie para OpenWRT en TP-LINK MR4320 y lo más importante cómo usarlo porque hice el cable, me conecté, que estaba trabajando, pero no tenía ninguna pista de cómo realizar la recuperación, no estoy familiarizado con Unix / Linux.

Herramientas necesarias:
-herramientas para soldar
-destornilladores
-cortador de alambre
-cortador
-pistola de pegamento caliente
-ayudar a las manos o una morsa pequeña

Materiales necesarios
-caliente el pegamento
-cable de datos para teléfonos móviles (tipo DKU-5 o CA-42)
-2, pernos de la rúbrica 4 54 mm (machos y hembras)
-PC con masilla

Vamos a empezar!
