Cómo utilizar la recuperación de la consola serie para OpenWRT (2 / 6 paso)

Paso 2: Conector del cable de soldadura

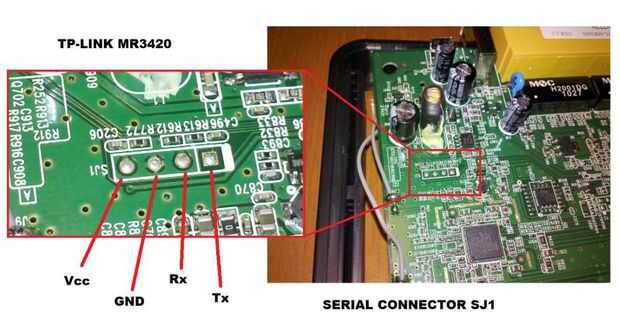

Como se indica en el paso anterior, se debe identificar la ubicación de puerto serie en el PCBA de la TP-LINK MR3420 para coincidir con el conector del cable. Ver la imagen con la ubicación de puerto serie. Puedes ver la ubicación del conector SJ1, una huella de cabeceras de 2, 54mm, 4 pines.

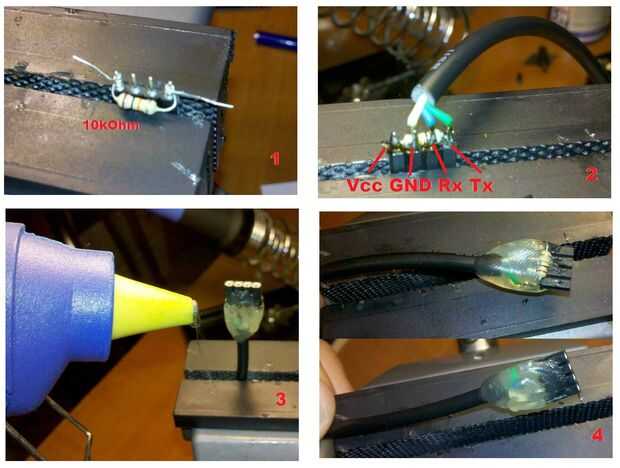

Basado en que la cabecera de 4 pines hembra fue soldada en el extremo del cable, también un 10k Ohm resistor fue soldado (pull-up) entre el Tx del cable y el pin GND. Pegamento caliente se utiliza para hacer un montaje rígido.

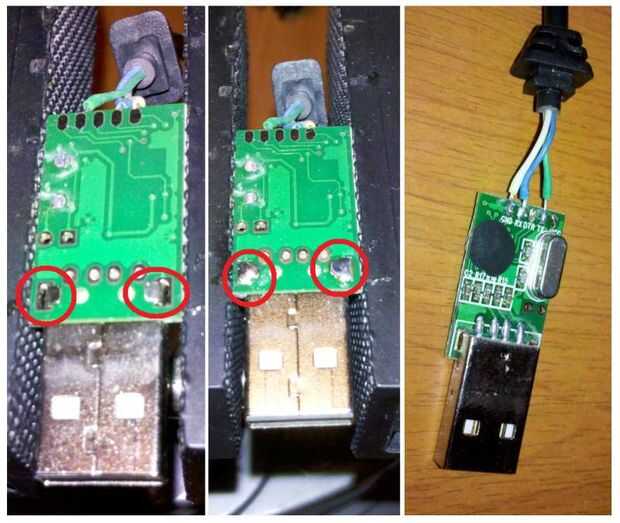

Puesto que la caja de plástico de USB del cable fue abierta, 2 empalmes de la soldadura fueron hechos en la caja de metal USB para mejorar mecánicamente y eléctricamente.

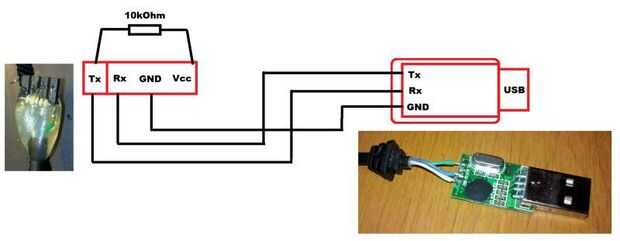

Conexiones deben coincidir con el "esquema" presentado aquí.
