Cómo usar un protoboard (3 / 5 paso)

Paso 3: Vamos a hacer algo!!!! (circuito 1)

Nuestro primer circuito utilizaremos redes de resistencia.

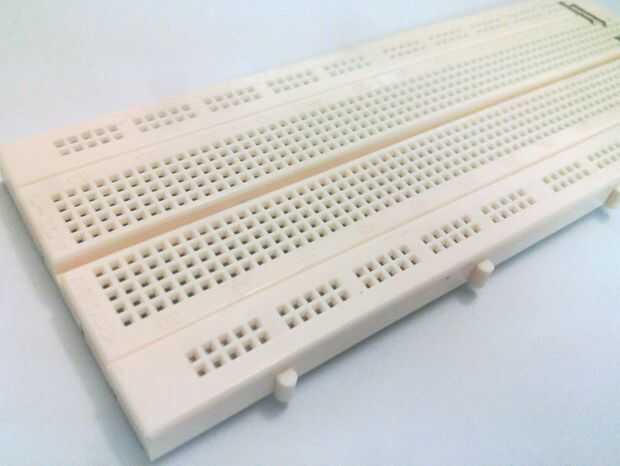

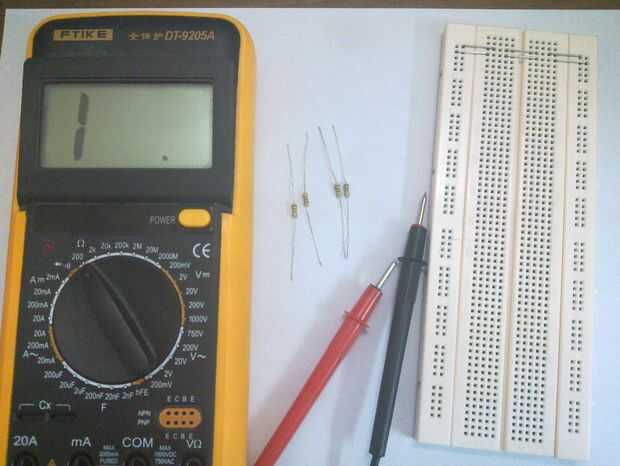

Cosas que necesitaremos:
1 protoboard
2 4x100ohm resistencias (brown,black,brown)(R1,R2,R3,R4)
3 Multímetro de

Paso 1:
Tome R1 y poner un cable en el A5 y el otro plomo en A15 . R2 y sus conductores a B15 y B25. Ahora son dos resistencias en serie modo

Paso 2:
Ahora toma tu multímetro y ajustar para medir resistencia. Entonces poner un plomo en A5 otro en A15. Que debería medir 100 ohmios. Ahora mueva la cabeza en A15 a A25 que debe medir 200 ohmios.

Paso 3 : tome R3 y poner un plomo en D5 en D15 y R4 E15 y E25.

Paso 4: ahora medir de D5 y D15 . Será 50 ohmios y mide D5 y E25 . Que debería medir 100 ohmios

Así que, ¿qué significa? Que significa R1 y R2 son series porque no estén en el mismo carril y R1 y R3 son paralelas porque están en el mismo carril.

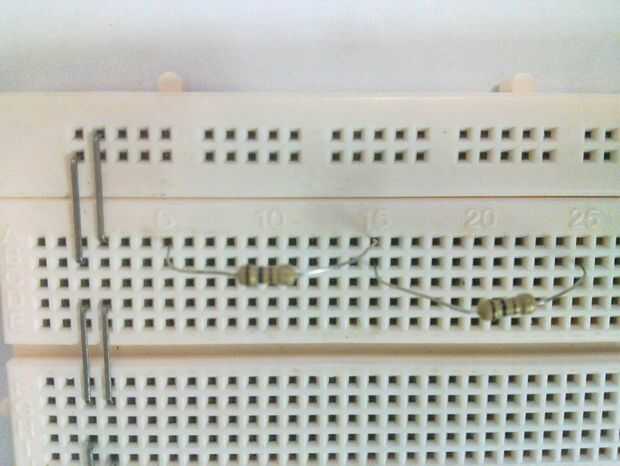

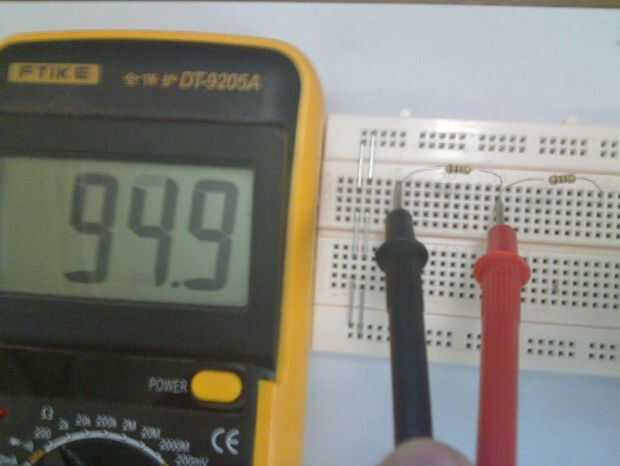

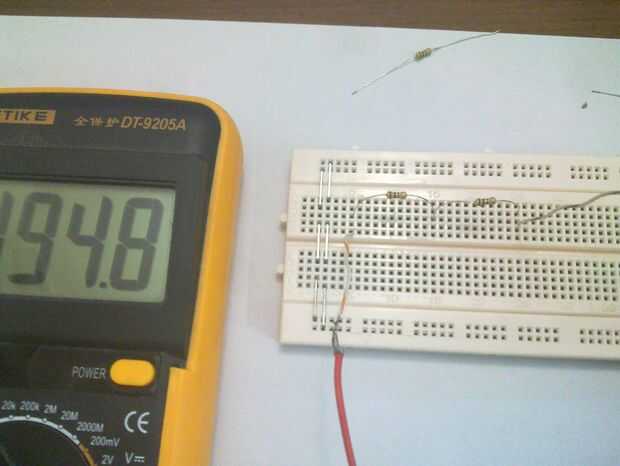

Por favor echa un vistazo a las fotos si tienes confusión.
