Cómo usar un protoboard (2 / 5 paso)

Paso 2: Cómo funciona

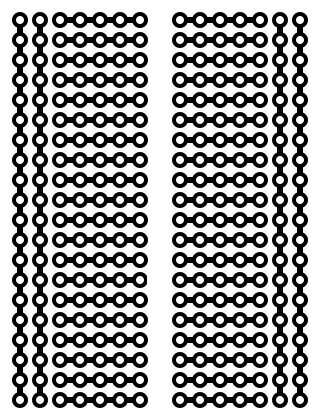

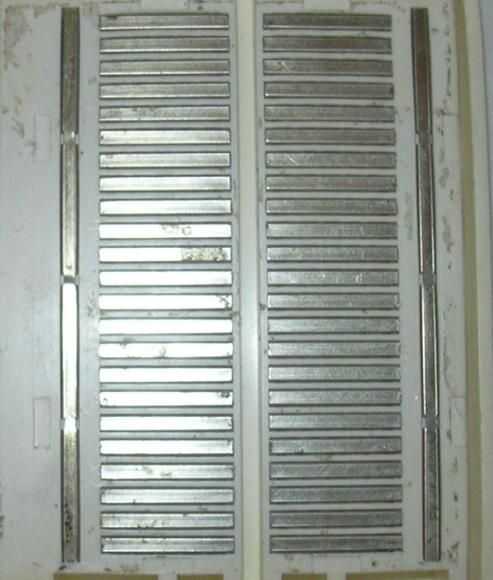

Básicamente, un tablero de pan es un array de clips de metal conductoras encerrado en una caja de plástico ABS color blanco, donde cada gancho está aislado con clips de otro. Hay una serie de agujeros en la caja de plástico, dispuestas de una manera particular. Un diseño de tablero de pan típico consiste en dos tipos de región también denominados bandas. Autobús de tiras y tiras del zócalo. Tiras de bus se utilizan generalmente para proporcionar alimentación al circuito. Consiste en dos columnas, uno para voltaje y otro para la tierra.

Toma tiras se utilizan para mantener la mayoría de los componentes en un circuito. Generalmente consiste en dos secciones con 64 columnas y 5 filas. Cada columna es eléctricamente conectados desde dentro.

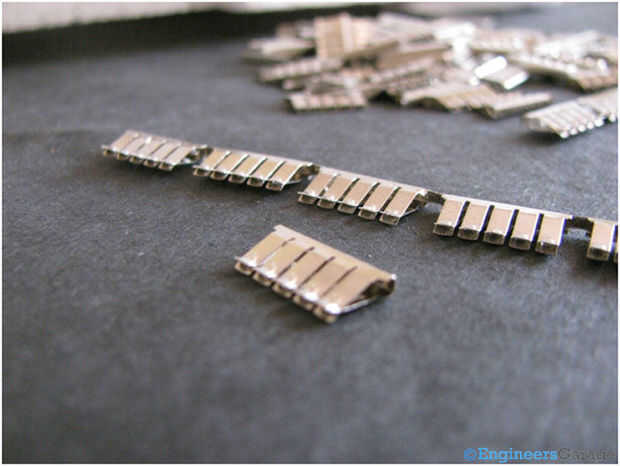

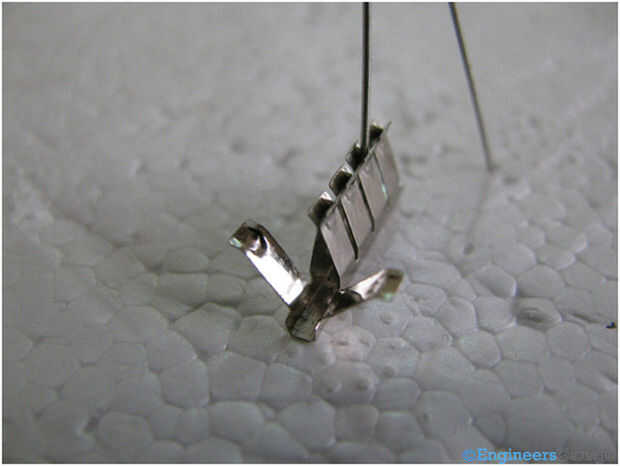

Sujetadores de alpaca para sostener los componentes.

Puedes encontrar más sobre aquí http://www.engineersgarage.com/insight/how-breadboard-works
