Paso 5: Cómo utilizar la función de cursores
Cómo utilizar la función de cursores
Para analizar más los datos de las señales, cursores función permite acercarse a puntos específicos en sus ondas de señal

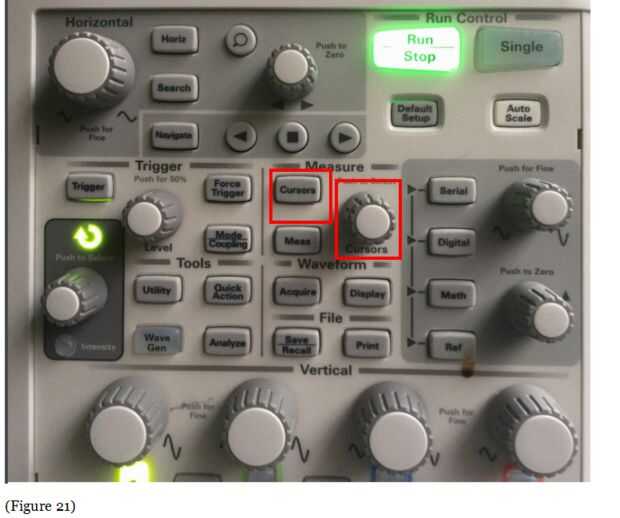

1 haga clic en botón de "Cursores" arriba la función de "Meas". (Figura 21)

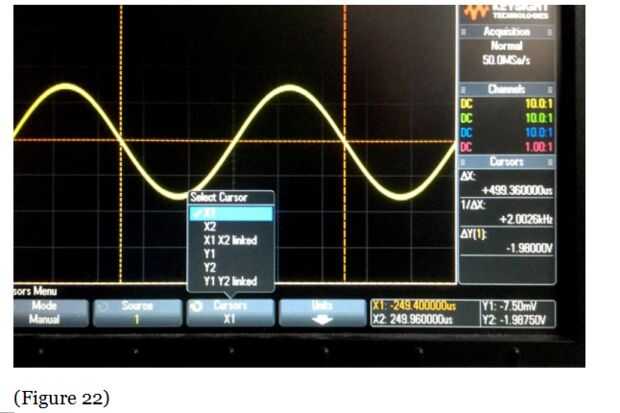

2 en el área de operación, asegúrese de que usted está en modo "Manual", luego haz clic en el botón debajo de "Cursores" y elegir "X 1" (Figura 22)
3 en el área de la función, busque el botón rotativo de "Cursores". Girando el botón de que son capaces de ver una línea vertical de puntos en pantalla. Elige un punto en su onda de la señal y "X 1" línea para alcanzarla. Ahora se puede ver el tiempo en ese punto (Figura 21)

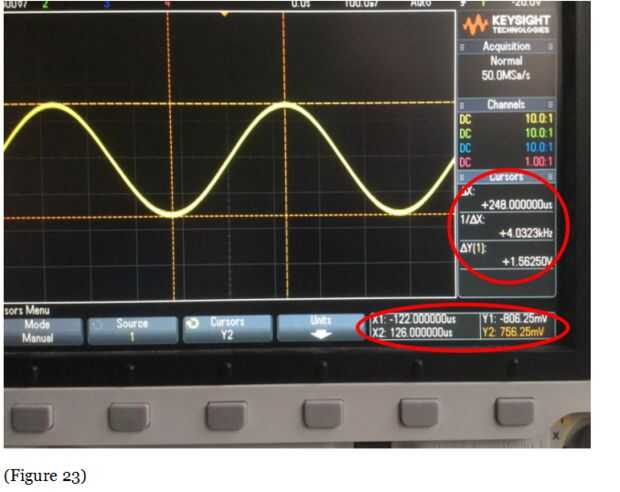

4 Repita el paso 2 y paso 3 para obtener Y1, X2, Y2. Sus líneas "Y" deben ser la línea horizontal de puntos que se encuentran en el mismo punto con "X" las líneas, así que X1 y Y1 deben ser el mismo punto, X2 y Y2 debe ser otro punto. Y la "Y" representa el voltaje específico en el punto. (Figura 23)
Observando los cursores el voltaje y el tiempo de la diferencia entre dos puntos de la onda de la señal se puede encontrar. La función también puede utilizarse para comparar la diferencia de voltaje entre dos (o más) señales al mismo tiempo o la diferencia de tiempo entre dos (o más) señales cuando tienen el mismo nivel de voltaje.
