Estas instrucciones son sólo para los estudiantes que tienen conocimientos básicos de la construcción de circuitos analógicos y usar osciloscopios para hacer algunos más análisis. Puede costar 30 a 60 minutos para terminar todos los pasos.
Antes de empezar a
Esta instrucción es para DSO-X 2024A osciloscopio de almacenamiento Digital que se hace por Agilent Technologies. El dispositivo se utiliza para observar o medir las señales de un circuito construido generalmente en protoboard.
Osciloscopios requieren "sondas"(Figure 1) para obtener las señales.
Hay cuatro canales de entrada y un canal en el dispositivo. En los laboratorios sólo canales de entrada se utilizan para la medición.

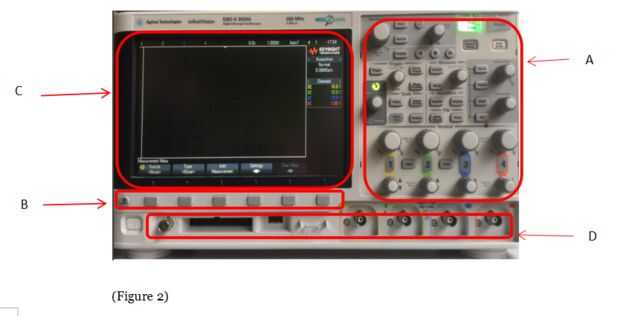

Función area(A), area(B) operación, area(D) de area(C) y puerto de pantalla se muestran en la figura (Figura 2).
