Como Tune-up su puerta de garaje (2 / 4 paso)

Paso 2: Instalar a un abridor de

Instalamos una cabeza puerta Legacy modelo 696-CD garaje abrepuertas (arriba puerta Corp., 6750 LBJ Freeway, Dallas, TX 75240; www.overhead door.com). Esta unidad de.5 hp viene con un mando rolling code, la señal de los cambios remotos cada vez que la puerta funciona. El abrelatas de la cadena tiene sensores para invertir la puerta si hay algo en su camino.

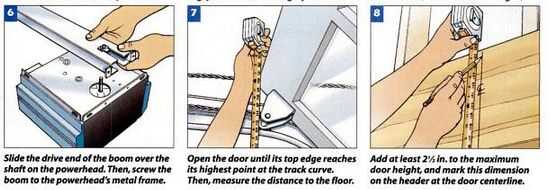

El abridor viene con un cabezal, un auge que contiene la unidad de cadena, acoplamientos mecánicos, sensores, controles y todo el cableado necesario. Para instalar a este abridor, primero coloque el cabezal del motor en el piso, deslice el extremo de la pluma sobre el eje del cabezal del motor (Fig. 6) y garantizar el auge con tornillos. Encontrar el centro exacto de la puerta, marque en su borde superior y ampliar la marca hacia la cabecera de la abertura de la puerta. Parcialmente abierta la puerta y mida su punto más alto del recorrido sobre el piso (Fig. 7). Luego, con la puerta cerrada, añadir en menos 21⁄2 pulgadas a esto para obtener la ubicación de la pluma. Marque esta altura en la línea central de la cabecera (Fig. 8).

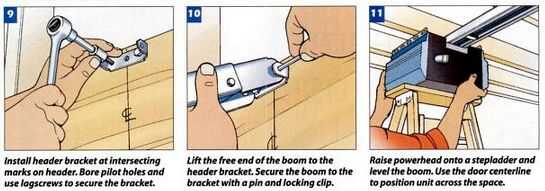

Posición del soporte del travesaño en forma de U en las marcas de la altura y la línea central y asegúrelo con lagscrews (Fig. 9). Continuación, conecte el extremo libre del brazo en el soporte con un pasador y clip de fijación (Fig. 10). Levante el cabezal del motor sobre una escalera para acercar a su posición final (Fig. 11). Coloque los bloques en el cabezal del motor según sea necesario para nivelar el auge. Para colocar el cabezal del motor entre las pistas de la puerta, abra la puerta y alinee el centro de la pluma con la marca de la línea central de la puerta.

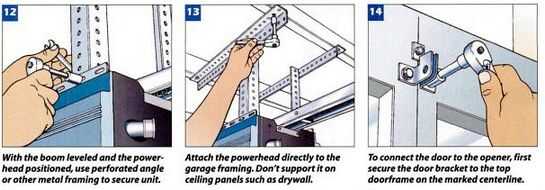

A continuación, fije el cabezal del motor a la estructura de arriba. Se utilizaron valores de ángulo perforado atornillados a la cabeza de poder y que se extiende hasta las traviesas del techo (Fig. 12 y 13). Con la puerta cerrada, instale el soporte de la puerta en la parte superior de la puerta en la línea central (Fig. 14). Enlace el brazo inferior de la puerta en forma de L al soporte de puerta con pasador y chaveta (Fig. 15). Coloque el brazo de control superior para el transporte de la pluma (Fig. 16). Desbloquear el carro de la cadena tirando hacia abajo la palanca y deslice el carro para que los dos brazos pueden ser atornillados (Fig. 17). Atar el cordón de desenganche de la palanca del carro.
