Cómo revivir una radio de transistores de circuito reflejo de sylvania (2 / 5 paso)

Paso 2: Junta es, ¿qué está mirando?

se levante el chasis pero vas a tener que eliminar la soldadura de los cables de dos altavoces para liberar la placa de circuito (chasis) del armario.

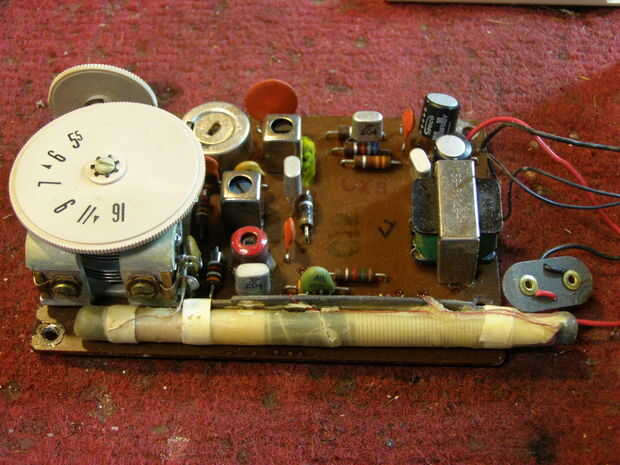

debe tener algo similar a lo que es en la foto a menos que algún bromista sisado o había descuartizado la radio. los transistores son el óvalo coronado, metal encajonado, chiclet tamaño de dispositivos en el tablero. Hay 4 de ellos. Mire a su alrededor el tablero y se verá sólo tiene 2 casquillos electrolíticos sobre ella. suerte!

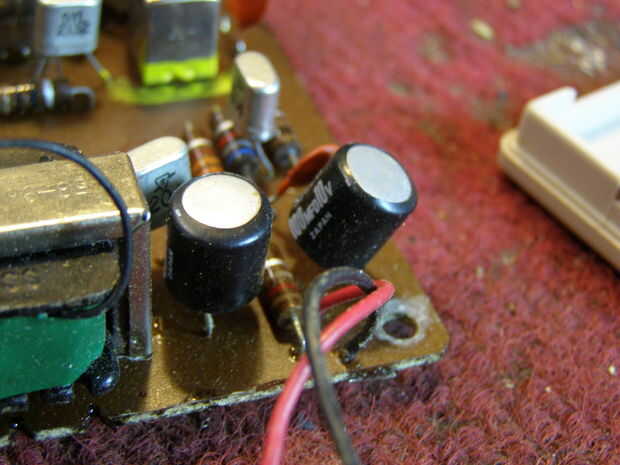

electrolíticos son lo que comúnmente falla en viejas radios de transistor. Este sistema particular tenía un control de volumen picazón realmente mala. Esto es causado por una combinación de contactos sucios en el potenciómetro de control de volumen y no tapas causando un potencial DC donde no debería haber uno. los electrolíticos son los dos cilindros de negro envueltos en la parte superior derecha de la foto 1. en la foto 2 hay un primer plano de ellos.

Asegúrese de reemplazar las tapas de esta radio!

la práctica moderna común es el lado negativo de un condensador con una franja negra de la etiqueta. en viejas piezas de radio de transistores japoneses, gustaba hacer una banda de "+" firma. a primera vista, uno puede perder el poco + firma y creo que es un marcador de plomo negativo cableado así en todas las tapas de la manera incorrecta. obtener un buen vistazo a las tapas antes de reemplazarlos y asegúrese de que tener la polaridad correcta.

¿piezas japonesas en una radio americana?
YEP. algunos fabricantes donde pioneros de la barata mano de obra estaba disponible en Japón en el momento. mantienen sus etiquetas "made in USA" pero escapó en piezas japonesas que les ahorraban dinero.

volver a las tapas...

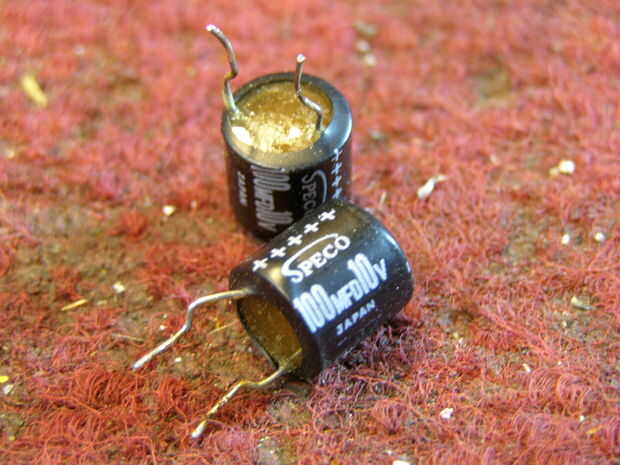

Reemplace los dos casquillos electrolíticos con algo de valor igual o ligeramente superior. las tapas de cerámica que son raramente van malas y no deberían causar ningún problema. en pic 3 puede ver las tapas de electrolíticas después del retiro. fueron sellados con epoxy. ninguna como esta ves en una vieja radio de transistores probablemente será mala.

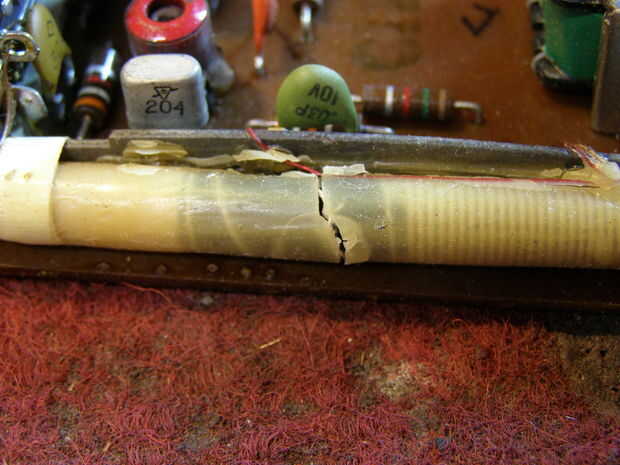

¿ver la antena rota?
la antena en más radios de transistor AM es básicamente una barra de ferrita negro con alambre herida en él. éste está rajada pero el alambre estaba intacto. Idealmente debe reemplazarse la barra de ferrita. vivo en una gran ciudad con las estaciones locales muy fuertes por lo que opté por repararlo. volver a derretir la cera alrededor y debajo de la antena, asegurándolo en lugar de los daños.  Si aparte viene otra vez, voy a JB weld que las dos piezas de nuevo juntos. recuerda esta radio no es exactamente colección así que no hay necesidad de ir por la borda.

¿Cuáles son las cosas cuadradas metal y metal redondo lo acaba suplicando me a meter un destornillador en ellos???
son parte de los circuitos de RF (radio frecuencia). no vaya cachondeo con ellos a menos que quieras un radio que definitivamente no va a funcionar. Vuelva a alinear una radio requiere conocimientos especiales y el equipo que está fuera del alcance de este instructable.

Esta radio es un poco especial. en casi todas las radios de transistores, el control de volumen ajusta el nivel de audio en el transistor amplificador de audio. en esta radio, corren el amplificador de audio abierto y el control de volumen realmente ajustan la sensibilidad de la radio. es una manera extraña de hacer cosas pero funciona... en su mayor parte. Si tiene un transmisor de AM en la casa para reproducir música a sus viejas radios de AM, esta radio puede actuar para arriba. lo que pasa es que si está demasiado cerca del transmisor, se encuentra que no importa lo que hagas, no se puede activar el volumen suficiente para una escucha cómoda. es un capricho del diseño y sólo será problemático si estás cerca de un transmisor de AM.
