Cómo revivir una radio de transistores de circuito reflejo de sylvania (1 / 5 paso)

Paso 1: vamos a cavar!

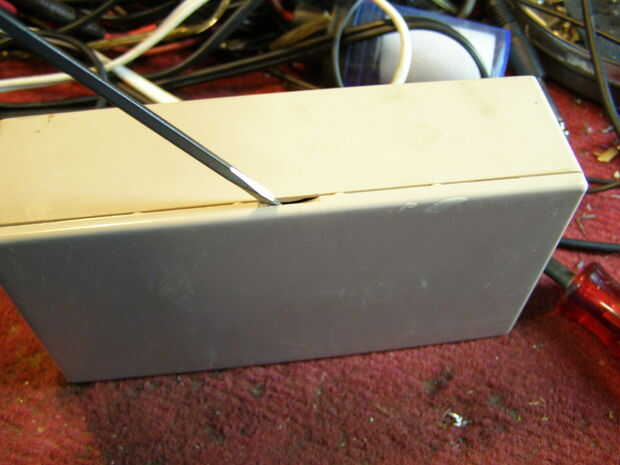

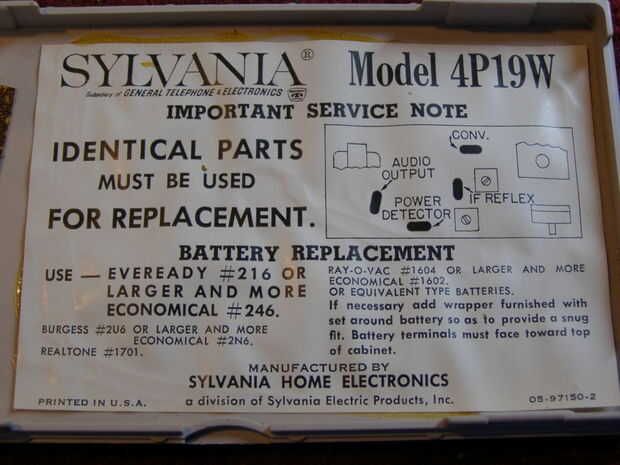

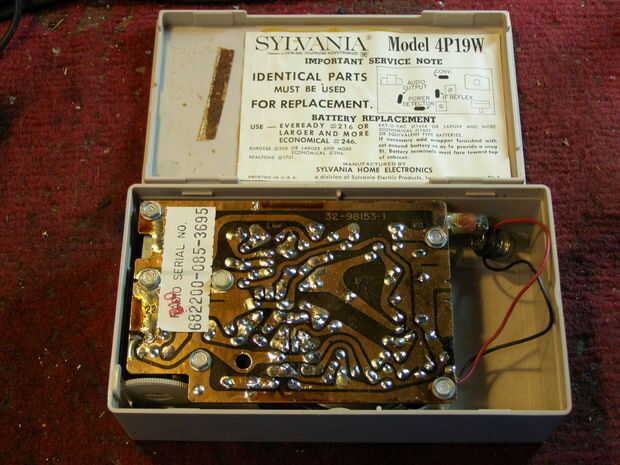

al interior necesita quitar la cubierta posterior de la radio. Éste es también cómo se abriría hasta reemplazar la batería. muchas radios de transistor antiguo son configurados como esta usted abrir una tapa para entrar. una vez dentro nos encontraremos la placa de circuito (chasis) y el esquema.

Tenga en cuenta el soporte de la batería. ¿se corroe de una pila vieja en él? Si es así, reemplazos pueden encontrarse en línea. shack de radio solía llevar clip de 9v en los terminales pero no estoy seguro si todavía lo hacen.

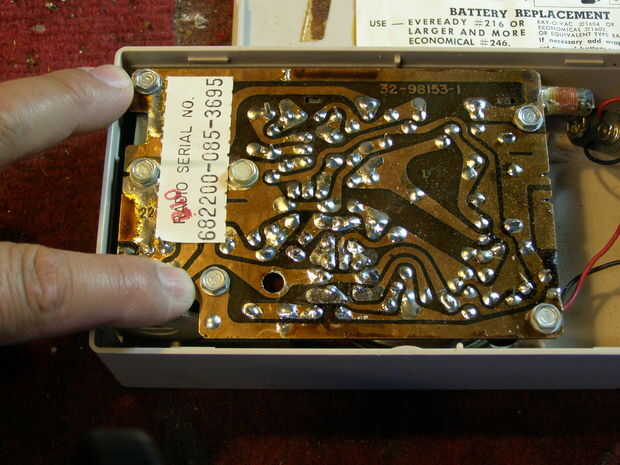

la placa de circuito se mantiene en la carcasa de plástico por pernos de cabeza hexagonal 1/4". Tenga en cuenta los dos que estoy señalando en foto 4. va quitar esos dos y los dos en el borde derecho cerca del conector de la batería. no necesita retirar los restantes dos como todo lo que hacen es mantener el condensador de sintonía en su lugar.

una vez que los tornillos están fuera, usted puede cuidadosamente Levante el tablero hacia fuera. Tenga cuidado con los conductores del altavoz.
