Cómo reemplazar fácilmente un Chip SMD - reparación de un Arduino Nano Pro (2 / 4 paso)

Paso 2: Quitar el Chip estropeado

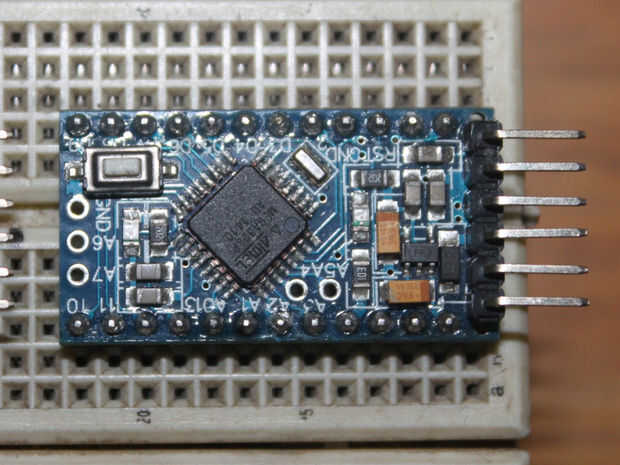

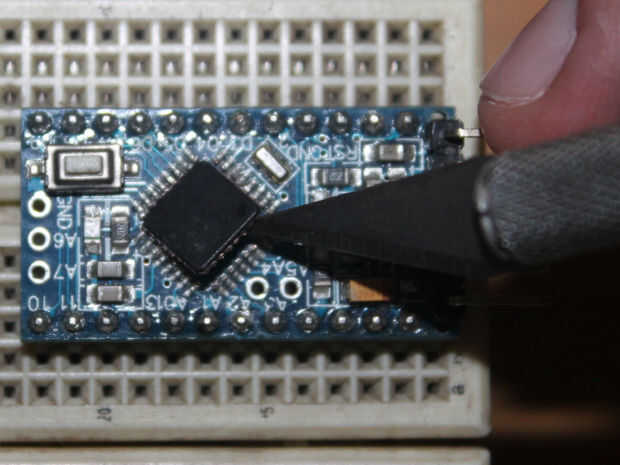

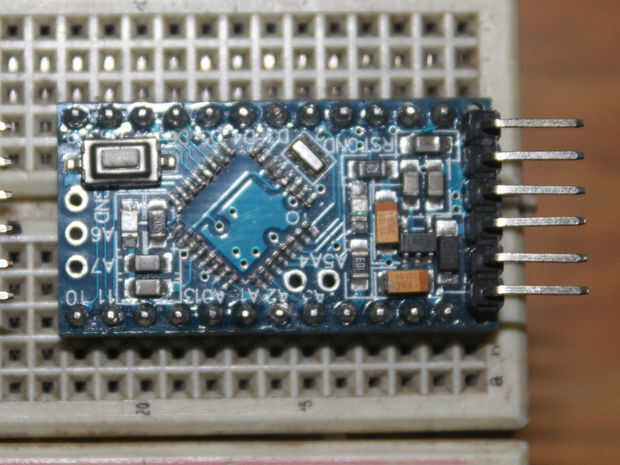

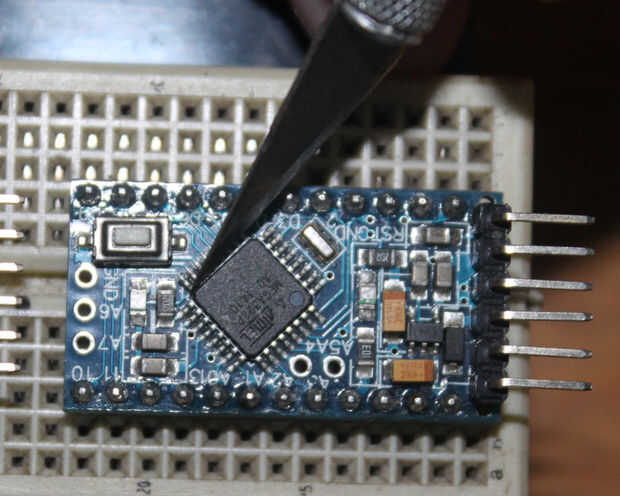

Poner el pcb sobre una superficie plana sólida, una prensa de pcb o protoboard, con el cuchillo de precisión, corte los pernos todo al mismo tiempo, ser paciente y no hacen mucha presión, hacer movimientos oscilantes a la frente y la espalda. En un chip cuadrado, corte todas las clavijas de un lado y luego continuar con el siguiente lado.

Cuando termine con todos los pernos, el cuerpo debe aflojar, algunas veces una pequeña cantidad de pegamento se aplica debajo del cuerpo, si este es el caso, utilizan la punta del cuchillo para retirar el chip.

El hierro de la soldadura del enchufe, esperar a estar caliente, limpiar la punta, tocar los pines uno al tiempo con la punta, los pernos se adhieren a los polos debido a la tensión superficial de la soldadura líquida, limpie la punta de los alfileres y repita el proceso hasta eliminar todos los pines.

--------------------------------------------------

Retirando el Chip Dañado

Coloque la PCB sobre una superficie plana y sólida, una prensa para PCB o un Protoboard, con la cuchilla de precisión, corte las patillas todas al mismo tiempo, sea paciente y no haga mucha presión, realizar movimientos oscilantes al frente y atrás. En un chip cuadrado, corte todos los pines de un lado, y luego continúe con el siguiente lado.

Cuando acabado con todos los pinos, el cuerpo del chip deberia caerse facilmente, algunas veces durante la fabricación de las pcb se aplica una pequeña cantidad de pegamento debajo del cuerpo del chip, si este es el caso, aumentando la punta de la cuchilla para quitar el chip.

Conecte el Cautil, espere a se caliente, limpie la punta, toque los contactos uno a la vez con la punta, los pinos se adherirána la punta debido a la tensión superficial de la soldadura líquida, retira las patas de la punta del cautil y repeta el procesohasta eliminar todos los pinos.
