Cómo reemplazar fácilmente un Chip SMD - reparación de un Arduino Nano Pro (1 / 4 paso)

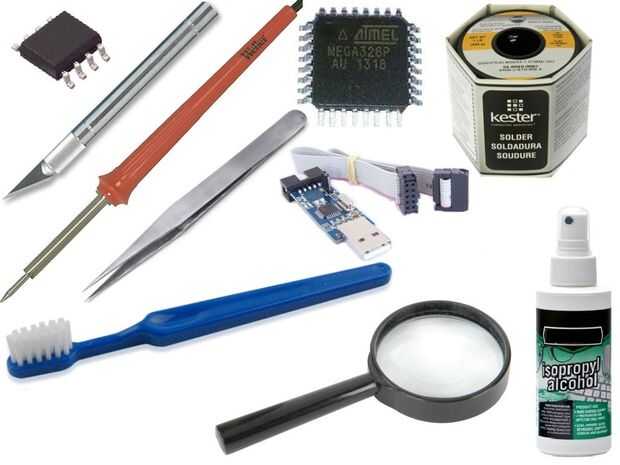

Paso 1: Herramientas necesarias

Ninguna de las siguientes herramientas es costoso o difícil de conseguir:

  • De soldadura, preferiblemente de baja potencia, (hierro de soldadura de 12W es más que suficiente).
  • Buena calidad de la soldadura,. 031" diámetro o menos (es más fácil para las virutas pequeñas utilizando una soldadura fina)
  • Cuchillo de precisión (x-acto es una buena opción)
  • Chip de repuesto
  • Cepillo de dientes o pincel un poco
  • Alcohol isopropílico
  • Lupa
  • Pinzas rectas
  • Programador flash el gestor de arranque.

---------------------------

Herramientas necesarias

Ninguna de las siguientes herramientas es cara o difícil de conseguir:

  • Cautil (cautín en algunos países), preferiblemente de baja potencia (un cautil de 12W es más suficiente).
  • Soldadura de buena calidad, con diámetro de 0,031" o menos (es más fácil soldar chips pequeños utilizando soldadura fina)
  • Bisturí de Precisión (x-acto es una buena opción)
  • Chip de repuesto
  • Cepillo de dientes o un cepillo pequeño
  • Alcohol isopropílico
  • Lupa
  • Pinzas rectas de punta fina
  • Programador para grabar el gestor de arranque.
