Paso 5: Pre-Assembley y registro de cinta del LCD
Si tienes una cinta de paso fino como si me hubiera esto causará problemas más. Necesitaba un par extra constante de las manos para ayudar y algo de paciencia antes de llegar el alineado de la cinta. Tardó veinte minutos de desplazamiento de los PCB y la cinta para conseguir una alineación precisa. Nuestra alineación era realmente mejor que la original que era ligeramente torcida hacia un lado.
Si no tienes un par de manos extra entonces pensaba utilizar una bola grande de Blu-tak para mantener las cosas en su lugar pero un segundo par de manos es mucho mejor!
El truco para conseguir buena alineación es que algunos los dedos de los dedos oro pad de la PCB para ser visible más allá de las líneas de carbono de la cinta. Luego tienes los dedos de teclas para alinearse con las líneas de carbono de la cinta del LCD.
No continúe hasta que haya excelente alineación de las líneas de carbono negro de la cinta a los pads del PCB. Más fino el tono de la cinta el mejor registro se requiere.
Utilice el ocular de X10 o X20 para comprobar el registro continuamente

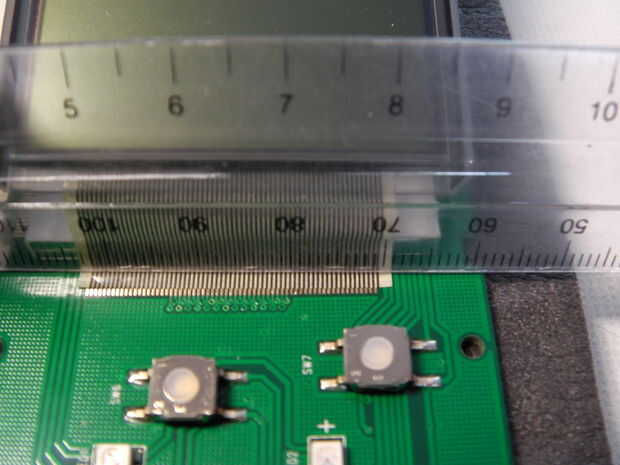

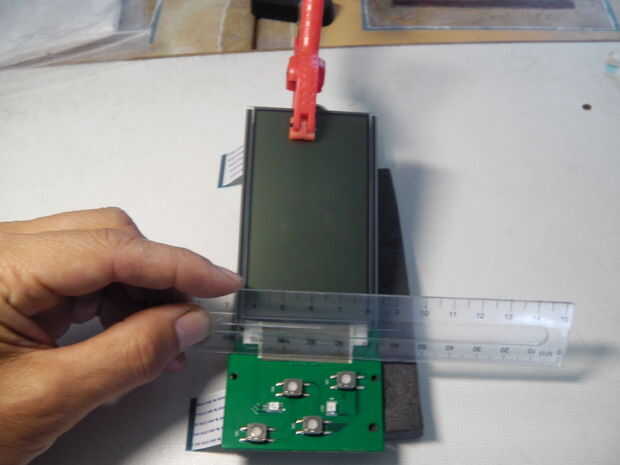

Las fotos de abajo muestran como maneja el PCB y el LCD y sujeta la cinta en su lugar. La pantalla LCD está detenida por una abrazadera de plástico sobre el montaje del PWB. El PCB a continuación que tiene componentes de ambos lados es imposición poco de espuma (poliestireno de la prueba). Esto me permitió hacer el PCB bajo la cinta en posición. La regla plástica actúa como una abrazadera de cinta del LCD. Cuando tienes el registro consigue un amigo mano constante para sostener la regla como una abrazadera de cinta en el lugar que luego puede aplicar el calor para pegar la cinta hacia abajo.
Las fotos realmente no muestran la buena alineación pero a mala alineación pero se puede ver el desplazamiento de lo que debe suceder conseguir alineación.

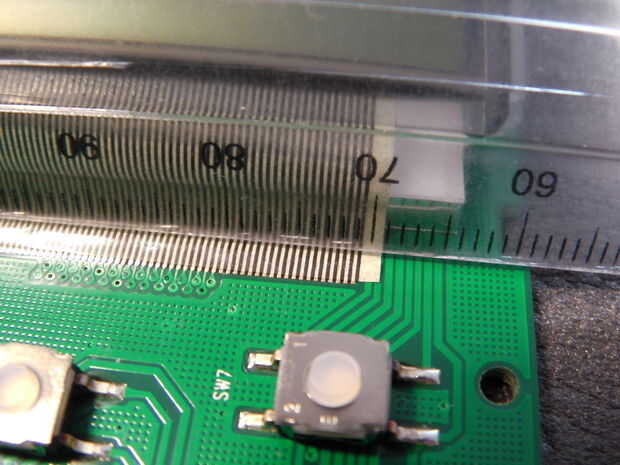

Compruebe hacia fuera la tercera foto y puedes ver lo que paso fino significa. Hay dos pistas de carbones con un hueco en cada 1mm (25,4 tú). Ahora puedes ver por qué tomaron veinte minutos para alinear!
Usted puede saltar al paso siguiente para ver el cuadro re-atado de la cinta y ver cómo se logra la alineación. Debería ver el oro PCB almohadilla dedos dedos de los pies en línea con el carbón de la cinta
El mejor resultado se encuentra a la derecha de la cinta de opciones en el cuadro después de la alineación y calefacción. El lado izquierdo tenía demasiado calor aplicado.
