Paso 2: Quite la vieja conexión de cinta
La eliminación de cinta necesita cuidado pensamiento dependiendo de su dispositivo. Sería difícil escribir una solución completa de la panacea para todos los dispositivos que utilice algún juicio cuidadoso en su dispositivo.

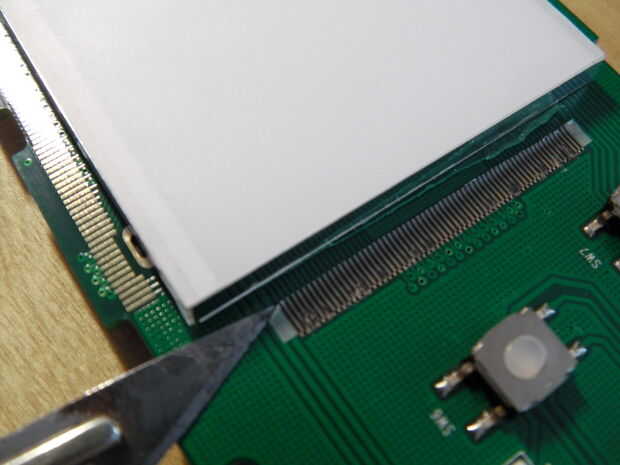

No quiere tirar la cinta como usted probablemente dañará lo que ya tienes. En mi caso era mejor cortar la cinta de opciones gratis como cerca de las almohadillas de PCB como sea posible. Usé un bisturí para corte paralelo a la placa PCB para quitar la cinta de opciones. Hacer un buen trabajo de esto puede que necesite preservar como cinta mucho extra para volver a conectar el módulo LCD.
Mira cuidadosamente lo que tienes que separar y cosa de lo que podría mejorar sus posibilidades de hacer una buena limpia remoción.
Estos fueron mis observaciones y experiencias:
No cortar en la parte superior! Se rebana en las pistas del PCB.
No tire de la cinta! Es probable que la forma, podría rasgarse como resultado la conexión de carbono OR rotura.

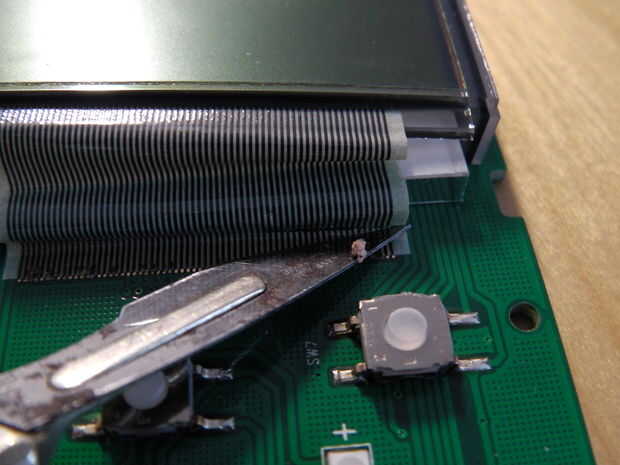

De mis fotos puedes la cinta del LCD va a cortar. Debería de utiliza una hoja de cabeza redondeada y no una cuchilla de punta como se muestra.

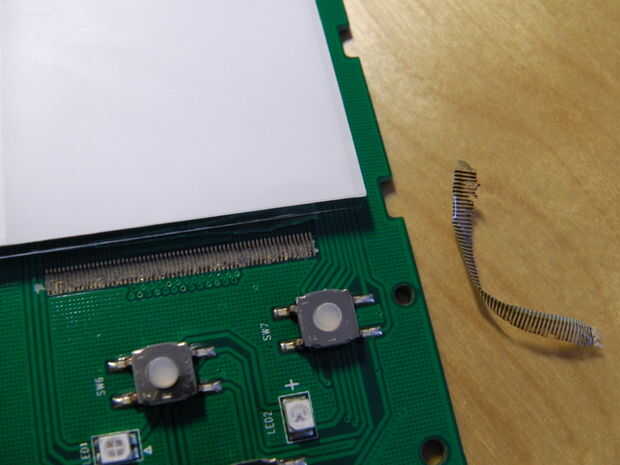

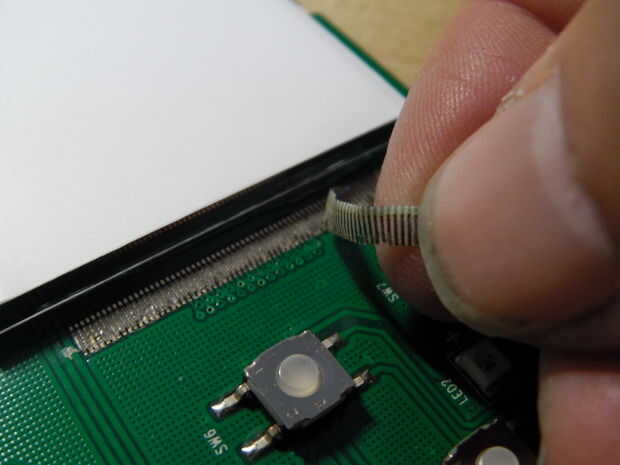

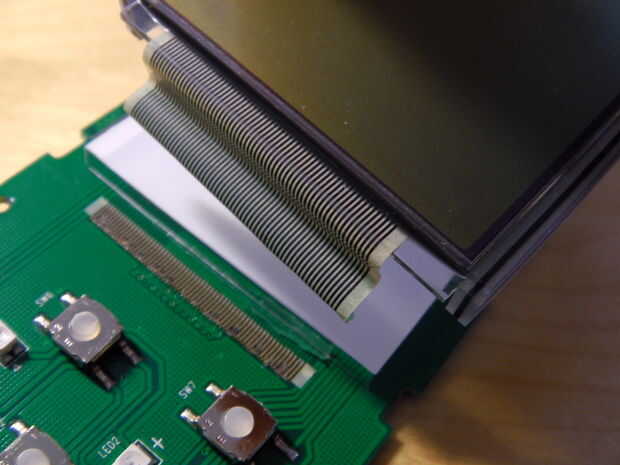

La Asamblea de LCD fue levantada y puesta en lugar seguro para evitar daños. La cinta fue ligeramente levantada y pelada con unas pinzas para quitar la mayor parte. Usted no debe usar fuerza para quitar la cinta del resto, especialmente si su PCB es de una calidad barata OR sola cara cartón tipo variedad. Las almohadillas de PCB pueden salir con la cinta! Si usted tiene una doble cara PCB de FR4
calidad entonces las almohadillas de PCB LCD deben tener mejor adherencia a la lámina pero en paso fino dispositivos que todavía pueden salir así que ten cuidado.
