Cómo quitar y volver a adjuntar cinta del LCD de un PCB con un paso fino (3 / 9 paso)

Paso 3: Limpiar las almohadillas de PCB

Retirado la cinta de opciones, las almohadillas de PCB necesitarán atención para eliminar material sobrante de la cinta.

Si tienes media que pastillas de PCB decente la conexión puede ser oro flasheado (realmente llamado electrolítico plateado oro). Este oro intermitente es bueno como proporciona una muy buena llanura a las almohadillas de PCB pero ellos no son tan mecánicamente fuerte como conectores de borde de oro (como ver en tarjetas de adaptador de PC antiguo) que es un oro. La placa de oro aquí es suave y delgada en la superficie del micrómetro.

Si tienes lata a las almohadillas de soldadura, la superficie puede ser un poco áspera. Volver a puede tocar las almohadillas de soldadura para mejorar la planitud y por lo tanto la conexión.

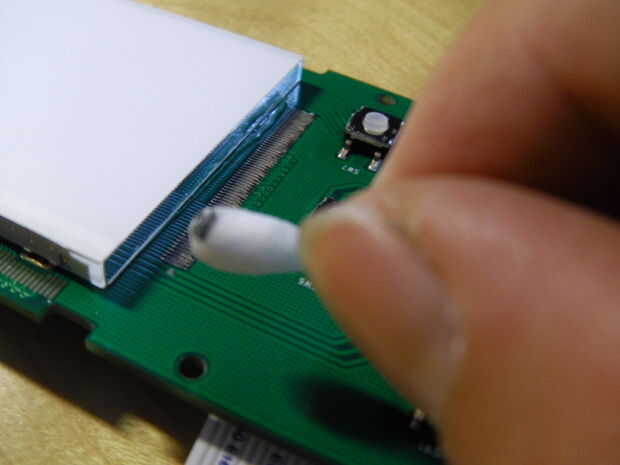

Para cualquier estilo de conexión es necesario quitar cualquier viejo pegamento de la cinta y quedan residuos de carbono de las almohadillas. He utilizado isopropanol en un bastoncillo de algodón. No ahogue el PCB con líquido de limpieza que pueden afectar a elementos electromecánicos en proximidad cercana tal como interruptores y otros elementos en el PCB que no están sellados contra la limpieza!

Las almohadillas de PCB deben limpiarse a fondo y no desechos deben existir. Utilizar X10 o x20 ocular aquí para comprobar cómo limpiar las almohadillas. Las almohadillas de PCB deben ser vírgenes y nada menos.

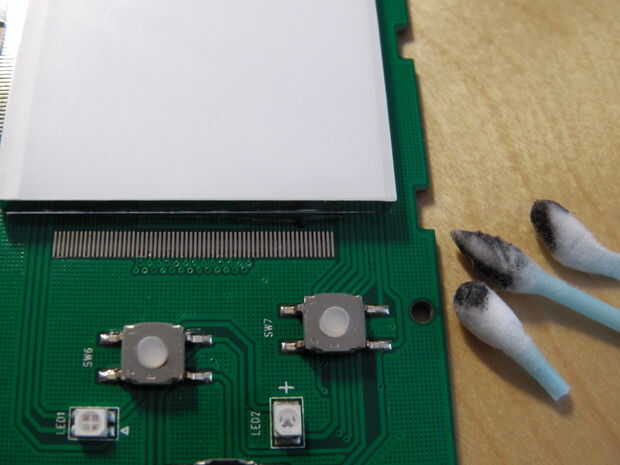

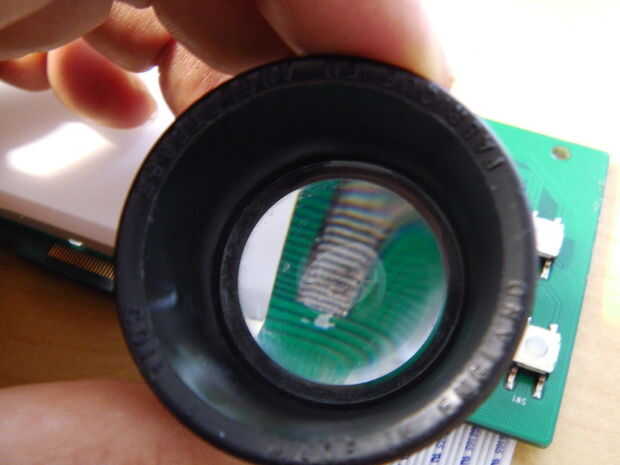

De las fotos puede ver las almohadillas de PCB antes de limpiar a través del ocular y la foto final muestra las almohadillas de PCB limpiamos con capullos de algodón sobrante.
