Cómo mostrar la temperatura con un LM35 y un Arduino UNO (3 / 3 paso)

Paso 3: bosquejo

Este es un esquema simple:

Comenzar por definir las variables:

Temp es una variable que contendrá los datos del sensor LM35 y manipulamos estos datos para convertir a Celsius más adelante en el bosquejo

 // LM35 TEMPERATURE SENSOR
 float temp; //Define the temp float variable
 int sensor = 0; // sensor middle pin on analog pin 0

En la configuración de vacía, apenas inicio el serial monitor que utilizamos al leer la temperatura de.

 void setup() {Serial.begin(9600); //start the serial monitor}

Aquí leemos los datos desde el LM35 utilizando analogread(sensor) y almacenar esta información en la variable temp. El multiplicará este valor con 0.48828125 para convertir de voltios a grados Celsius.

 void loop(){
 temp = analogRead(sensor); //assigning the analog output to temp
 temp = temp * 0.48828125; //converting volts to degrees celsius ----- 0.48828125 = [(5V*1000)/1024]10

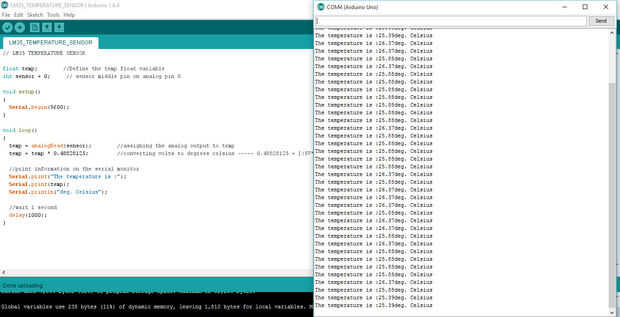

La siguiente serie de líneas muestra la información en el monitor serial en este formato:

La temperatura es: valor grados Celsius

y repetirá esta línea cada segundo.

 Serial.print("The temperature is :");
 Serial.print(temp);
 Serial.println("deg. Celsius");
 delay(1000);}

Os adjunto el bosquejo en este instructable, todo lo que tienes que hacer es descomprimirlo y subirlo a la Arduino.

Voy a publicar otro instructivo que muestra cómo mostrar la temperatura en un LCD

Que te diviertas
