Como la soldadura del OpenXC Retro calibre (3 / 9 paso)

Paso 3: 74HC595 Shift registros

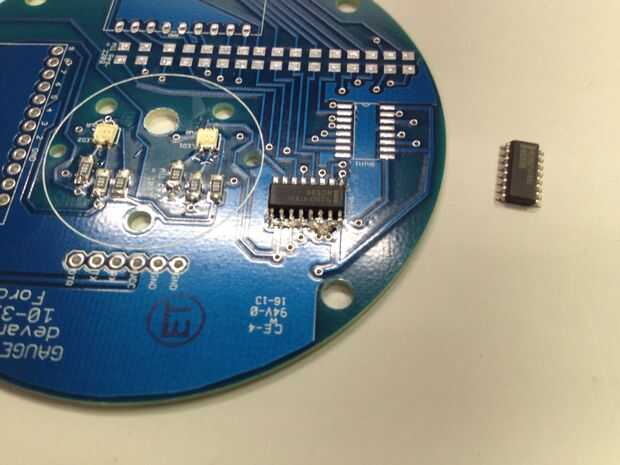

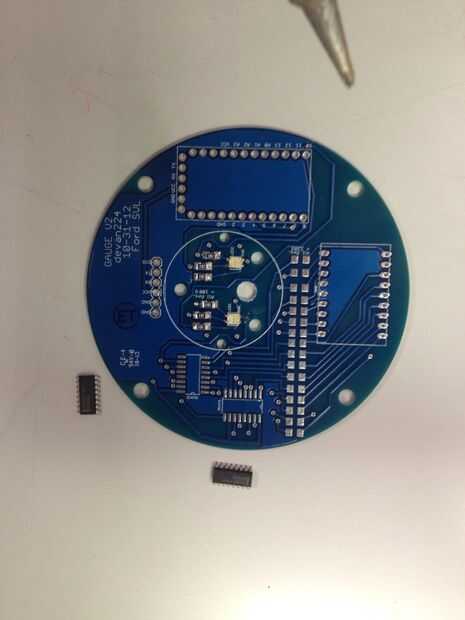

Orientación es clave para este componente. En su PCB, usted notará que cada registro de desplazamiento tiene una muesca en la huella de serigrafía, que indica la orientación del circuito integrado (IC). Asegúrese de que la barra blanca encima de cada componente está orientada sobre la muesca blanco en el PCB.

Hay un número de métodos para suelda ICs con los pernos que están juntos. Para las personas con una mano firme, recomendamos que usted suelde cada pin individual a su respectiva placa. Sin embargo, en algún momento han tenido demasiado café y tus manos no dejarán temblando. Si este es el caso, elija el método de la gota!

1) Coloque una pequeña cantidad de soldadura sobre una almohadilla, calor para arriba y coloque el IC en el plato.
2) Coloque una gota de soldadura sobre todo de las patillas

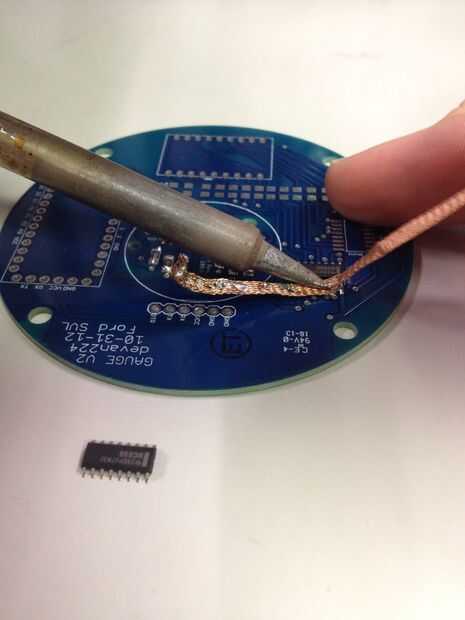

3) usando la mecha de soldadura y un cautín, calienta la mecha de soldadura sobre las almohadillas y quitar la soldadura sobrante

Si bien hecho, su registro de desplazamiento debe estar conectado a la placa y no debe ser soldadura saltando entre dos pastillas diferentes.

Para obtener más información sobre este método, pedido este tutorial:https://www.sparkfun.com/tutorials/96
