Paso 3: teoría
Ahora veamos más en detalle cómo funciona. Una entrada analógica del microcontrolador es capaz de detectar un voltaje variable. Analógico significa que no es una mera alta o baja de valor, 0 V o 5 V, como en entradas digitales, pero puede ser cualquier cosa entre 0V o 5V. Como el mundo que nos rodea es analógica y no digital tiene la posibilidad de leer valores continuos es muy práctico.
A veces, en lugar de un sensor de medición, queremos que sean los que desean crear una señal analógica, tal vez para controlar el volumen de los auriculares, o para ajustar el nivel de luz de nuestra habitación. ¿Cómo lograr esto? Con un potenciómetro. Un potenciómetro es sólo una larga resistencia con un cursor deslizante capaz de tocar la resistencia en un punto solamente. Este punto se puede mover, dando diferentes lecturas.

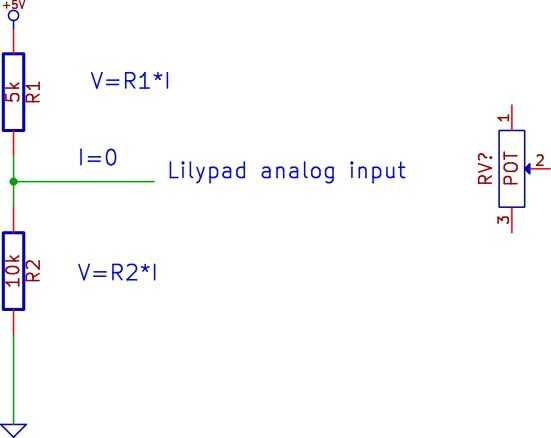

Un potenciómetro tiene tres terminales (vea la parte derecha de la imagen), uno (1) debe conectarse por ejemplo 5V, (2) a 0V y el terminal conectado al punto de deslizamiento a la entrada del microcontrolador (3). Esto es donde medimos el voltaje variable. Ahora cuando nos deslizamos el cursor a lo largo de la resistencia muy cerca de la terminal conectada a 5V que obtenemos los valores de tensión cerca de 5V, cuando deslizamos el cursor cerca de la terminal conectada a 0V en el tercer terminal obtendremos voltajes cerca de 0V.
En el cuadro suponemos que un resistor con una resistencia total de 15Kohm. Según cómo Coloque el cursor podemos obtener una situación donde, por ejemplo, tenemos una resistencia de 5Kohm y uno de 10kohm.
Ahora consideraremos iguales a cero la corriente que fluye en el Lilypad mediante su clavija de entrada, y como resultado tendremos que ambas resistencias son atravesados por la misma cantidad de corriente. Aplicando ley de Ohm calculamos la corriente que I = 5V / 15 k ohmios = 0.0003 Amp. La caída de tensión en R1 será V = R1 * I = 5000 * 0.0003 = 1,66 V. Eso significa que la clavija de entrada será en 5V - 1.66V = 3,34 V.
