Cómo hacer (y conectar) un potenciómetro suave (2 / 3 paso)

Paso 2: Conectar el potenciómetro a un Lilypad Arduino

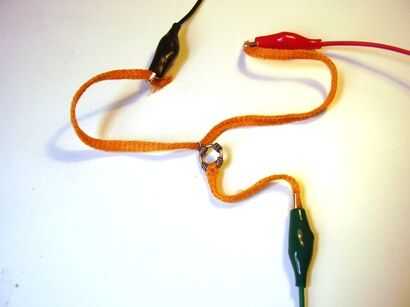

Ahora conectar tres cables de aligator clip el potenciómetro tal como se muestra en la imagen. Es mejor si utiliza tres cables de tres colores diferentes. Por lo menos uno rojo, uno negro y uno de un color diferente para el cursor del potenciómetro. Conecte un extremo de los cables rojos y negros a las extremidades de la pieza larga y un extremo de la otra hasta el final de la pequeña pieza va con el cursor.

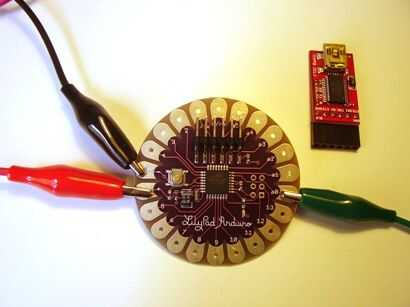

Conecte el otro extremo de aligator a lo Lilypad como se indica en la imagen: el rojo en el pin de Lilypad, negra + en-perno de la Lilypad y el otro cable a la clavija de entrada del programa que se ejecutará en el Lilypad (a0 en nuestro caso).

Utiliza esta configuración para que el Lilypad 'ver' una resistencia entre el pin a0 y tierra y otra resistencia entre a0 y + 5V. Deslizando el cursor va a cambiar los valores de las resistencias y se genera un voltaje en el pin a0 0V a + 5V. Puede utilizar esta entrada para cambiar el parpadeo de un LED, o para controlar el sonido de un altavoz. Ver un vídeo aquí

Ver tutoriales de Arduino para obtener más información sobre cómo conectar potenciómetros.
