Cómo hacer una pantalla LED de 7 segmentos con Arduino (3 / 13 paso)

Paso 3: Preparación de la Junta de Perf

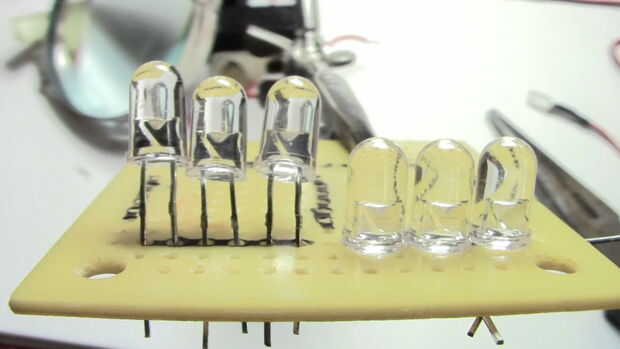

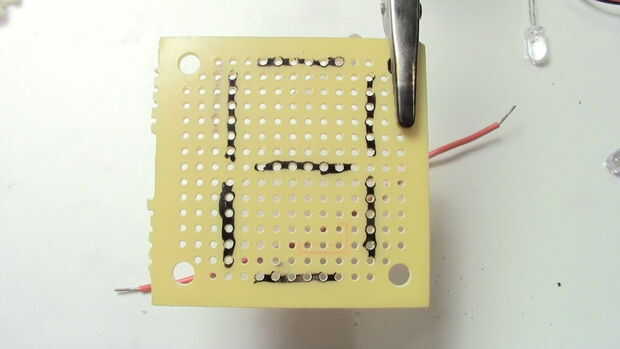

Ahora tenemos una plantilla de algún tipo que nos ayude a colocar los LEDs.  Haz tu perf y coloque los LEDS en los agujeros, como en la foto. Entonces, tomando hacia fuera, utilice un marcador negro para dibujar donde van los LEDs.  Ahora lo que voy a decir es un poco difícil decir con el texto, así que paciencia. Hay una razón específica por qué pongo los LEDS de la manera que son. Tal vez se pregunte, por qué no puse los LED hacia los lados. Bien la razón de ser es que los LEDs tienen una pequeña muesca en el lado del cátodo. Ya que los LEDs son una lucha apretada, este final plano pequeño sobre el cátodo permite el otro LED a levantarse justo a su lado. Si se pusieron hacia fuera lateralmente, no habría ninguna ranura plana y los LEDs no se sentarían plana todos juntos en el tablero ya que son demasiado cerca de uno al otro. Realizar la prueba, y verás lo que estoy hablando. Espero que entienda!

[ACTUALIZACIÓN 21/01/13]

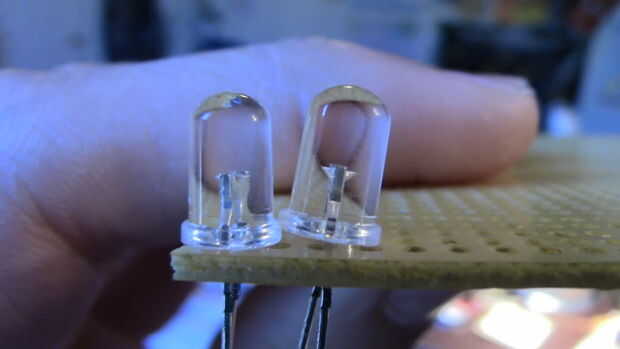

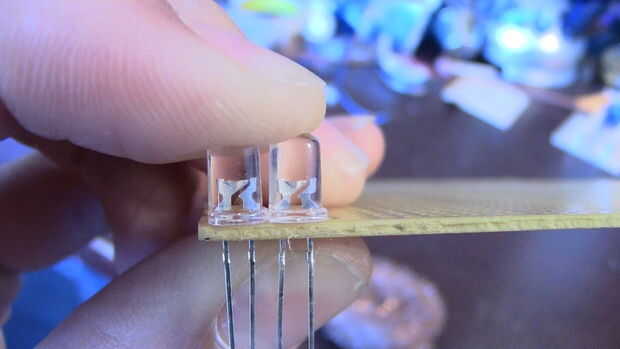

He añadido algunas fotos de cómo montar los LEDs. La primera foto es de ellos verticalmente, y la segunda es de ellos sideways(horizontally).
