Paso 10: Actualización - nuevo cargador de Flyback

He venido para arriba con un transformador flyback modificado que funciona con esta fuente de alimentación utilizando piezas de repuesto de mi caja de chatarra. Esto se basa en el flyback rebobinado de aquí, y mi circuito del conductor es una modificada y una versión mucho más simple de éste.

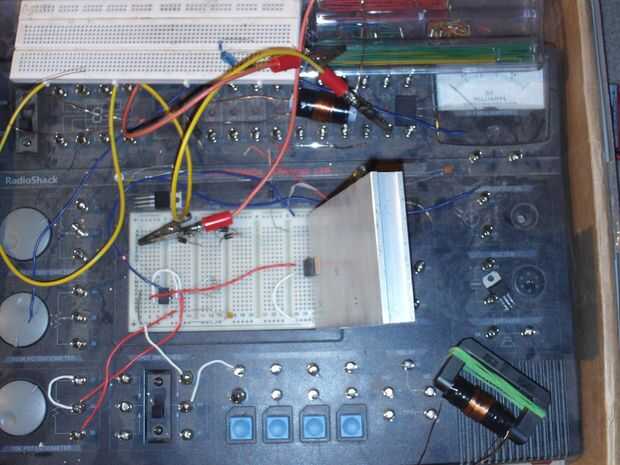

Yo no he llegado a hacer realmente un circuito aunque. Todavía está sentado en mi protoboard. Eventualmente planea usar esto para un proyecto de la pistola de bobina, pero que probablemente no va a suceder en cualquier momento pronto.

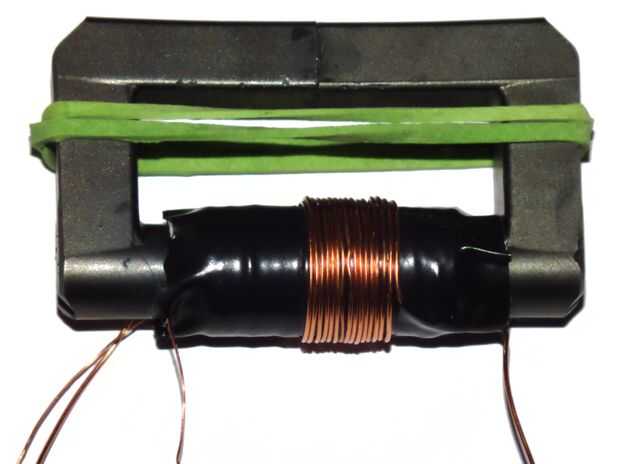

El secundario es 300 vueltas de alambre awg 28. La principal es 15 vueltas de alambre awg 22.
La primaria será necesario ajustar dependiendo el controlador utilizado y la tensión de entrada.

Las capas del secundario están aisladas con unas capas de cinta teflon. Hay unas pocas capas de cinta aislante que separa el primario del secundario.
El núcleo es de un transformador flyback que tomó de un monitor de computadora de 15".

La salida será AC, por lo que necesita un diodo en la línea para rectificarla. He conseguido un 1N4007, pero un diodo de recuperación rápida como el UF4007 sería mejor debido a la alta frecuencia se utilizan.

Esto puede ser conducido con uno de los muchos flyback driver disponible. Utiliza un simple circuito 555 temporizador para conducir a mina, pero funcionaría mejor con un driver ZVS o Mazilli.
Para obtener más información sobre índice flybacks revisa el HvWiki página índice flybacks. También hay muchos buenos instructables en Índice flybacks así que no voy a generar un controlador de aquí.
