Paso 4: El circuito
Debo mencionar aquí que mi diseño es ligeramente diferente a la mayoría en el sentido que yo no he utilizado un microcontrolador normal, yo he usado el National Instruments myRIO - un gran pedazo de kit que me permite controlar la bobina de Tesla sin cables (debido a un adaptador inalámbrico incorporado) y determinista de la conmutación usando es en tiempo real sistema operativo y FPGA a bordo. Esto significaba que podía tener una interfaz de usuario muy bien y realizar FFTs en una señal de audio para obtener su frecuencia - entiendo que no todos tienen acceso a esto por lo que aconsejaría algo como el descubrimiento de STM32F4 como una alternativa. Es barato (alrededor de £10), tiene un jack de audio a bordo como el myRIO y puede ser programado en C. integrado Si usted está interesado en el código de LabVIEW y como que funciona, revisa mi link aquí https://decibel.ni.com/content/docs/DOC-40979.

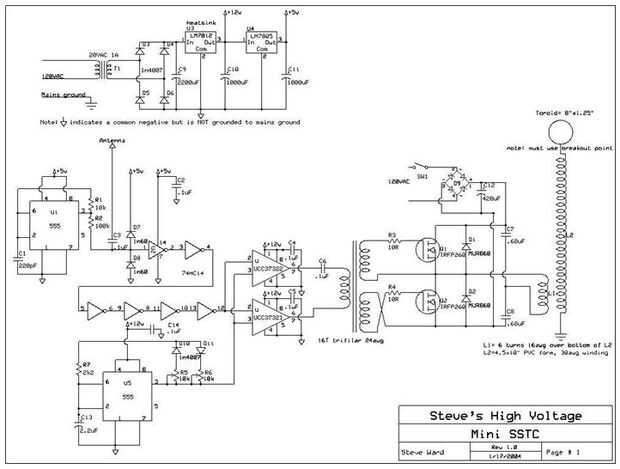

Ahora, vamos a hablar de circuitos! Tenga en cuenta mi diseño se basa en Steve salas (ver la imagen final), hice algunas alteraciones a este para satisfacer mis necesidades. Por favor visite el sitio de Steve, es un miembro de la infame ArkAttack y realmente sabe sus cosas!

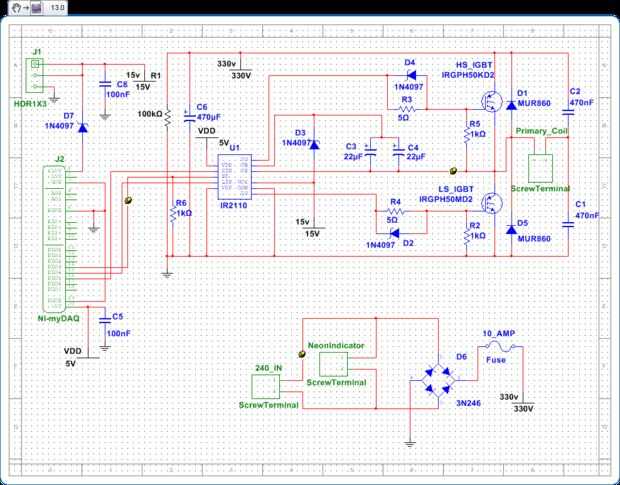

La primera imagen muestra todo el sistema, como ya he dicho antes hay 3 partes principales:
1) conmutación de circuitos - esto energiza la bobina primaria por el cambio de tensión de red a través de él.
2) rectificación - ya que queremos cambiar con voltajes DC y voltaje 240V RMS (estoy en el Reino Unido) luego rectificamos a DC, ~ 340VDC.
3) interruptor de - aunque puede ejecutar SSTC en lo que denomina "modo continuo" te recomendaría contra es. Al hacer esto simplemente gire la bobina de Tesla de encendido/apagado en su frecuencia resonante (generalmente en la orden de 100 Khz) y desde IGBT/MOSFET pierde energía como calor al realizar, conseguir realmente calientes! Un interruptor hace lo que dice en la lata y simplemente interrumpe la señal, dando el TC un descanso. También puede incorporar PWM (modulación de anchura de pulso) para mantenerlos funcionando refrigerador de IGBTs.

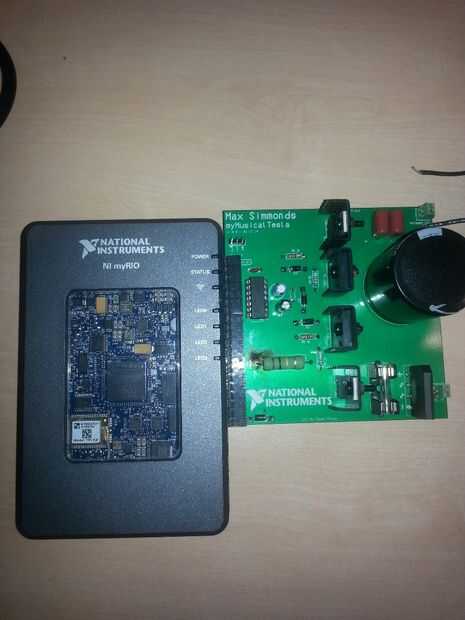

Ya hice mi circuito muy pequeño (10cm / 10cm) que envió los archivos Gerber a una empresa tener algunos PCB hecho - tengo 10 para £26 de que pensé que era genial. Esto hace mucho más fácil soldar entre sí, hice algunos prototipos en la Junta de tira pero después de la explosión una 3ª he decidido contra él: P
En el siguiente paso voy a salir en más detalle sobre los componentes básicos de circuitos.
