Cómo hacer una bobina de Tesla de estado sólido de Musical (SSTC) que toca la guitarra! (12 / 14 paso)

Paso 12: El PCB

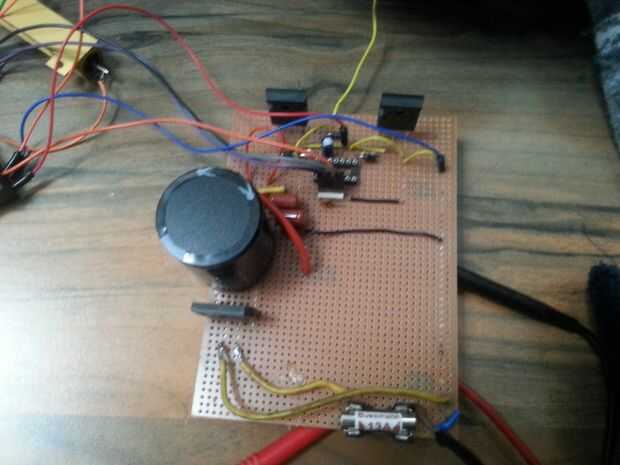

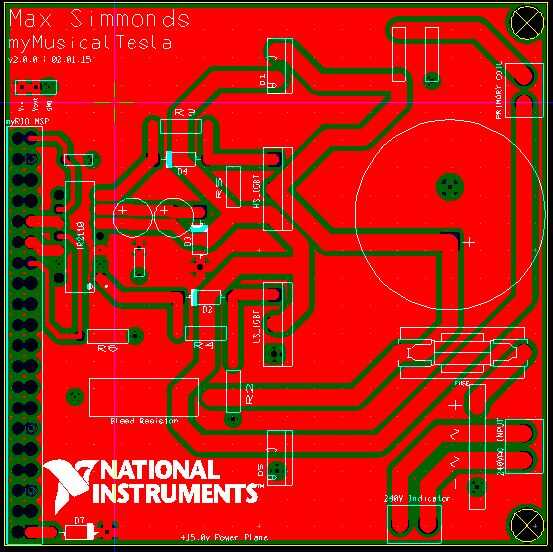

Son los archivos Gerber para mi PCB - le aconsejo hacer su propia y adaptar a sus necesidades específicas - pero está aquí sin embargo. Todo lo que necesitas hacer es simplemente la soldadura, si no desea utilizar un PCB tira Junta obras bien igual, aunque es un poco más complicado.
