Paso 10: La bobina primaria
Como hemos mencionado antes la bobina primaria es necesaria para generar el campo magnético para inducir la tensión en la bobina secundaria. Lo que yo no era consciente de hasta que después de myMusicalTesla es que el coeficiente de acoplamiento entre las dos bobinas deben ser entre 0.13 - 0.22. JavaTC Barth aplicación calcula esto para usted (por eso es tan muy útil!) y si hace clic en las subpartidas de cada sección, normalmente explica un poco más sobre ella. Por ejemplo, esto sucede si hace clic en el encabezado de 'Coeficiente de acoplamiento' en JavaTC - http://www.tesla.nu/programs/javatc/script/out24.html. Leer a través de él, que explica el acoplamiento coeffienct muy bien.

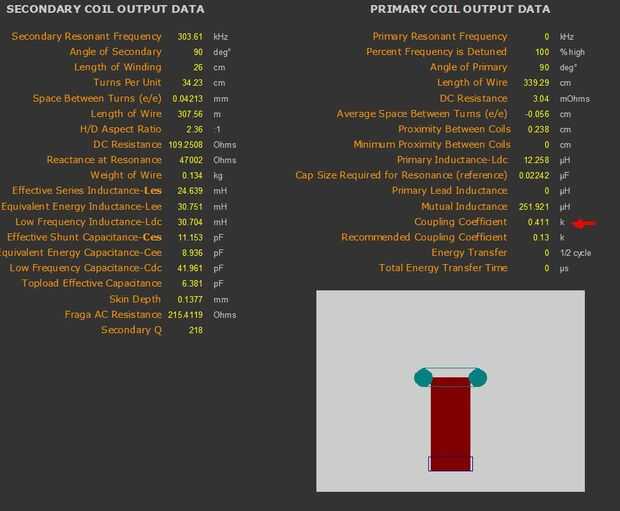

Con mi TC, envuelve algunos cables de altavoz (porque es bastante pensar ~ 16AWG) alrededor de la base de la secundaria y pegadas en su lugar con cinta aislante negra. Sé entender que no han juntado la primaria tan estrechamente a la secundaria, si nos fijamos en la salida de mi carrera de JavaTC, verás mi valor de k es demasiado alto.
La gran cosa con JavaTC es que usted puede jugar con los valores hasta que vea lo que quiere, por ejemplo, si yo cambio el radio de mi primaria a 15cm (en lugar de 6 cm, lo mismo que mi diámetro secundario) entonces alcanzar un valor de 'k' de 0.156. Voy a hacer otro TC (uno un poco más grande) y estaré seguro de hacer este cambio y esperemos que sea mejores las chispas!
Una cosa me gustaría mencionar aquí es confuso cómo era con el valor de 'Capacitor primario' en JavaTC. Esto es sólo para DRSSTC, pero usted conseguirá una salida en JavaTC, sin embargo, diciendo que es 100% desintonizado - no te preocupes sobre eso. Si ves tapas en SSTC diseños, es probable que sean sólo DC bloqueo de tapas, a no ser que sean clase e SSTC. Este enlace aquí explica el escenario todo :)
