Paso 4: El objetivo (parte I)
Construido una meta madera de postes de 2 x 4, pero cortar un canal cuadrado de 1/2" en el exterior todo el camino alrededor. Este es mi canal de cableado. Como se puede imaginar, hay un montón de cables corriendo por allí. Luego perforé el emisor y el sensor de vigas horizontales de agujeros-11 y 7 vigas verticales. Estas son perforados el tamaño exacto de cada sensor o emisor, y entonces cada uno se pega en lugar de líquido clavos adhesivo de poliuretano. Esto es probablemente exagerada, pero es lo que tenía en mano. Creo que entonces pasé 3 noches recta cableado todas estas cosas juntas en el piso del sótano.

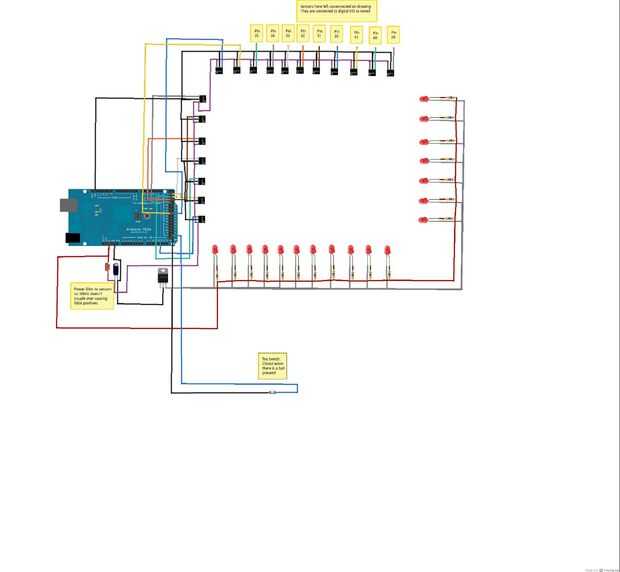

¿Primera prueba? Falta. Esto es cuando me enteré que era acoplamiento ruido de 38khz en las líneas de alimentación del sensor, engañando el filtro en el pensamiento de que estaba viendo a 38KHz todo el tiempo. He añadido el inductor y la tapa (presentes en el diagrama de fritzing) para filtrar ese ruido no deseado. ¿Segunda prueba? Mejor, pero los sensores ahora fueron recogiendo los emisores a los lados del directamente a través de. Esto no funciona. I cortar unos más 2 x 4, había perforado a través con un poco más pequeño (1/8") y ponerlos en su lugar. ¡ Un éxito! Ahora pude informar (con mi utilidad de la prueba) exactamente lo que haces se rompieron, y tuve una serie de 11 x 7 red de sensores.

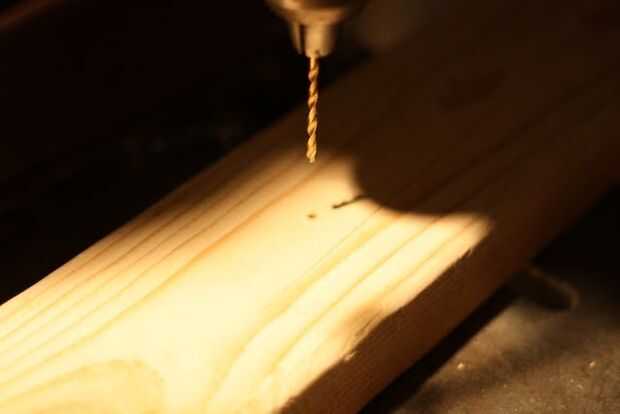

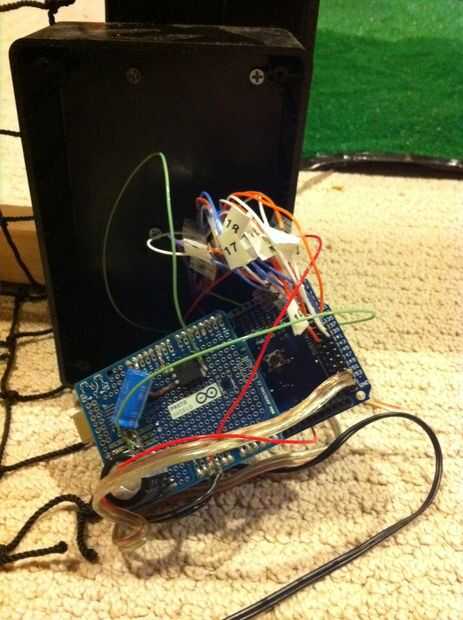

La segunda imagen de abajo es de perforar los orificios de sensor/emisor de la prensa del taladro. La tercera foto es una prueba aproximada de hice - puse una linterna detrás de la Junta de unos 3' de la puerta (la superficie limpia blanca que pude encontrar en mi tienda) para probar el ancho y la dispersión del haz colimado. La última foto es de la caja de control abierta, mostrando el arduino montado al lado de los meta-lotes terminados de cables! Observe cómo tengo cada uno de ellos numerados para la conexión el pin correcto.
