Cómo hacer un signo individual direccionable LED Matrix (4 / 5 paso)

Paso 4: Conectar al Arduino

Ahora que tienes tus LEDs soldados juntos, necesita sujete a un arduino si no lo has hecho ya.

Recuerde, si se especifica «3» en el objeto matrix en el código, necesita unir la tira del LED al pin 3 en el arduino.

Más tiras de LED tienen 4 cables: 2 cables a tierra negra, 1 alimentación y cable de señal de datos azul 1. Sólo hay 1 negro, 1 rojo y 1 azul en este caso. (Hay dos cables negros para los otros casos su poder y señal no vienen de la misma ubicación. En ese caso, necesita asociar un cable negro con el cable rojo y el otro cable negro con el hilo azul.)

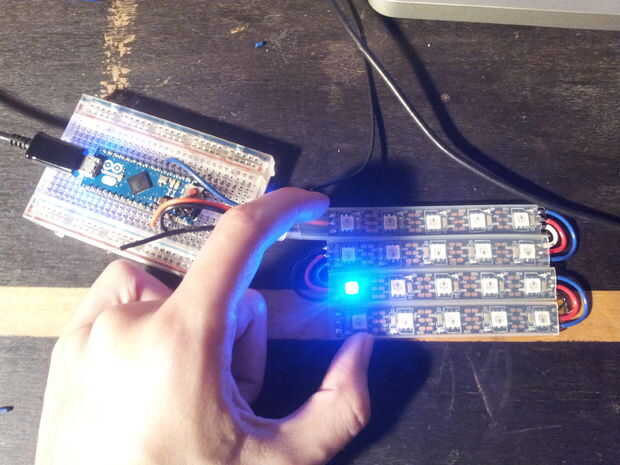

Conecte un cable negro a GND, el cable rojo a 5V y el cable azul a la clavija 3. Estoy usando una micro arduino en la imagen. Un Uno, Leonardo, etc. deben trabajar de manera similar.
