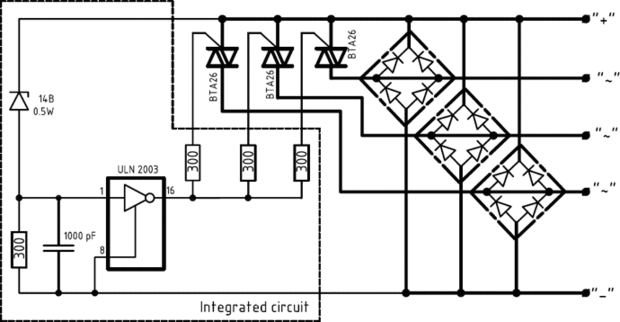

Paso 3: Vamos a empezar a hacer DIY VR: esquema
Aquí está una lista de los datos necesarios:
- Varios diodos de Zener en 14B 0, 5W
- Resistencias de 300 ohmios de 5 vatios - 4 piezas
- 1000pF condensador - 1 pc
- IC Darlington Array ULN2003A DIP16 - 1pc
- Triac BTA26-600 - 3 piezas
- Puentes de diodo 35A como KBPC3510 - 3 piezas
- Single-core y multi-core de cobre alambres cuadrados de 2-2.5 mm
- Adhesivo epoxy. 500 ml
- Conectores macho
- Pasta térmica (muy importante)
- Tornillos M3 - 3 min
- Radiador grande o enorme, más alto las costillas - el mejor va a funcionar
Nota: las piezas pequeñas son mejores tomar con un caldo, cuestan un centavo, pero se pierden o se dañan muy fácilmente.
Nota 2: no pude encontrar el diodo de Zener 14V, usé 13V diodo como BZX55C13 me dio 13.5-14V general de salida
Nota 3: en puente de nombre "KBPC3510" 35 significa 35 amperios (puede tardar más pero es manera demasiado sobreprotegido 35 es más que suficiente) y 10 significa 1000 voltios, por lo que si hay 12 significaría también 1200 voltios sobreprotección, pico voltajes woun't superan 300-400 V, 1000 es el punto de oro. Lo mismo para la marca de triac.

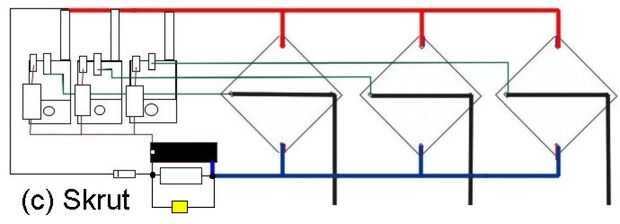

En las anteriores imágenes con líneas de energía de sistemas destacan gruesos, no es casualidad. Durante el montaje, debe utilizar un cable de cobre serio de 2-2.5 mm cuadrado. Mostrar líneas finas las líneas de baja tensión, donde se puede tomar ventaja de los alambres delgados flexibles. ULN2003 es mejor comprar un paquete de la inmersión, porque es más fácil de utilizar con su ' pines.
Dio ambos regímenes, para 3 fases y tres puentes monofásicos, pero recomiendo hacer VR con tres puentes separados, porque hace este VR casi final.
