¿Paso 2: gratis?
Sin embargo, el equilibrio actual es añadir horas de trabajo, así que yo sólo recomendaría este enfoque si tienes mucho tiempo para gastar en esto. 3D Doctor es caro, pero reconocimiento de imágenes y software de modelado 3D es difícil de hacer, así que esto es sorprendente.
Un enfoque alternativo consiste en adquirir Señor archivos y convertirlos en archivos DICOM utilizando máquina de cortar (como se demuestra en este Instructable) y luego utilizando un visor DICOM como MicroDicom para convertir los archivos DICOM en JPEG.
El siguiente paso es importar estos archivos JPEG en su programa de CAD de elección como plantillas en segmentos espaciados adecuadamente.

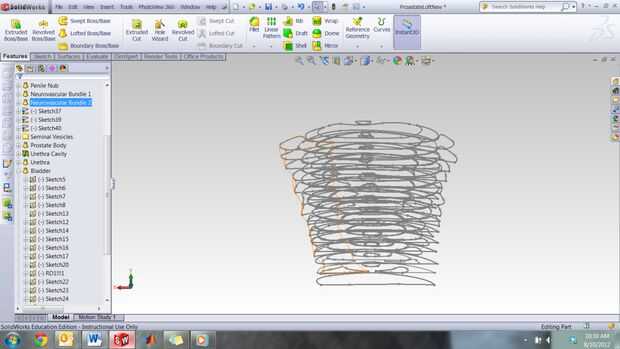

Mano-trace las curvas de las diferentes piezas de anatomía. Loft entre ellos.
(Existen programas CAD gratuitos, pero mi información viene de SolidWorks - por lo que tendrás que meter un poco para encontrar las funciones adecuadas en otro programa).
Si estás usando Solidworks, estos son algunos consejos de Scott Harris, un miembro de la Facultad de Olin con muchísima experiencia en CAD.
1. mantener los perfiles tan simple como sea posible
2. Asegúrese de que cada perfil tiene el mismo número de curvas.

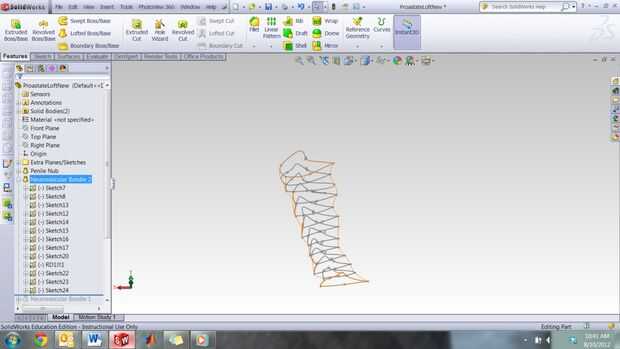

3. cuando Loft, asegúrese de que selecciona el roiles en lugares correspondientes.
4. Ponga cada lazo (contorno cerrado) en su propio bosquejo. Puede volver a utilizar el avión.
5. cree una pieza nueva para cada sólido. Actualmente, tiene una parte con varios cuerpos sólidos. Será más fácil trabajar con ellos por separado.
6. jugar con los parámetros de salida STL... Creo que no debe ser demasiado fina. Para imprimirlas, intentaría imprimir cada cuerpo por separado. Creo que la máquina podría atragantarse intentando imprimir una parte del cuerpo múltiples donde todos ellos se cruzan.
7. era capaz de separar los cuerpos en partes separadas mediante la función archivo/hacer Asamblea de parte.
Tiempo, pero funcional!
