Mi novia pertenece a un grupo de voluntarios que eliminar especies de plantas no nativas del parque de Edgewood. En los últimos 30 años han hecho del lugar una vez más hospitalario para las plantas endémicas en peligro de extinción e insectos. Amigos de Edgewood Park hace un montón de buenas en el parque.
En las reuniones el grupo siempre está diciendo "hemos trabajado en punto XYZ la semana pasada." Caminata en el parque todo el tiempo, pero no sé la ubicación de estos topónimos. Pensé que sería cool usar el cortador del laser para hacer un modelo de la relevación exacta del parque. Quería que fuera lo suficientemente pequeño para llevar a las reuniones.
Ahora cuando alguien menciona un lugar específico puedo sacar el modelo y pregunta, "¿dónde exactamente está que? Ellos se sorprenden que tengo el modelo, a continuación, más sorprendido que hice yo mismo en TechShop. Una vez que señalan la ubicación, por lo menos sé donde estás hablando.
Lista de piezas
-Epilog Helix grabador del Laser / cortadora (TechShop)
-Varias hojas grandes del tablero de lámina perimétrica de un octavo de pulgada (arte de la fuente o marco de tienda)
-Mapa topográfico de la zona que desea modelar
-Dos pies de cable de cobre AWG 14
Como lo hice
1. obtener el mapa: obtener un mapa topográfico de la zona. El sitio web USGS tiene enlaces a algunos mapas grandes. Se puede tomar una foto, conseguir un PDF de una o hacer una captura de pantalla.

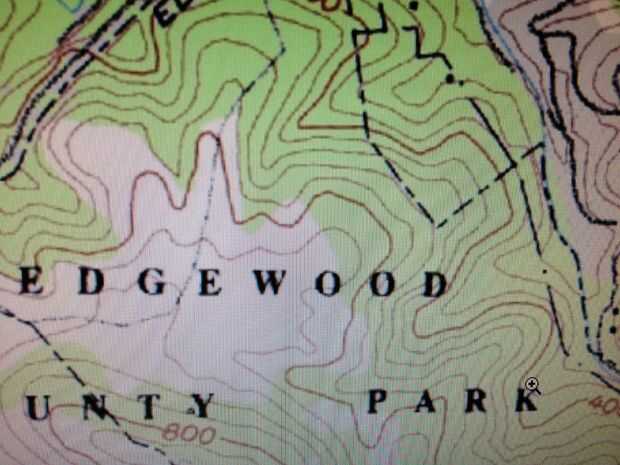

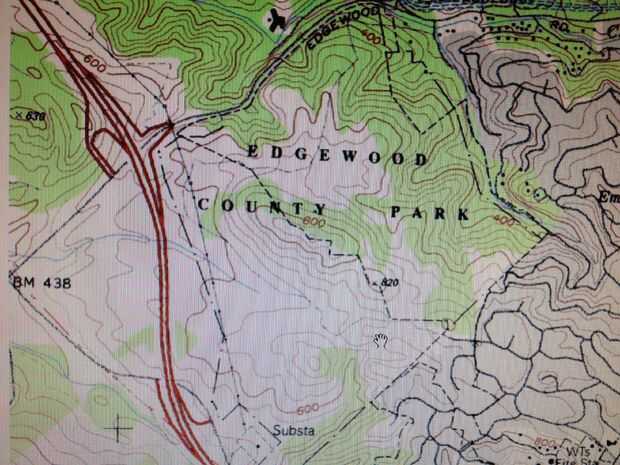

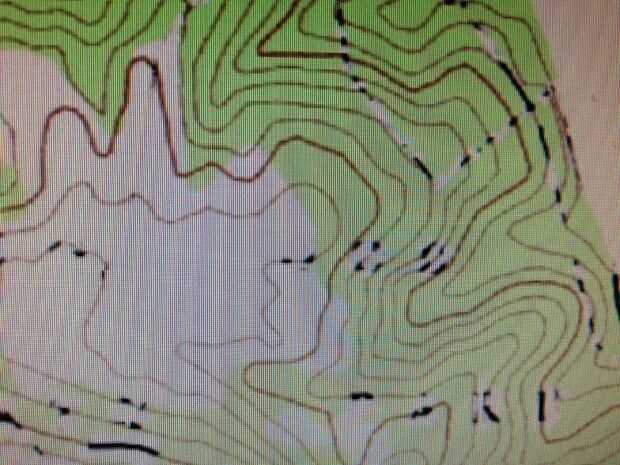

2. limpiar el mapa: usando un poco el editor de mapas (utilicé CorelDraw) necesita eliminar todas las líneas oscuras excepto las líneas de contorno. Ver las fotos de dos detalles, uno antes de quiten las cosas extrañas, el otro después. Tenga en cuenta que quité también los números de elevación. La siguiente foto muestra el mapa topográfico completo con cosas extrañas quitado. Tenga en cuenta que no estaba super cuidado en limpiar la imagen. ¿Cuánto es suficiente? El siguiente paso será decirle.

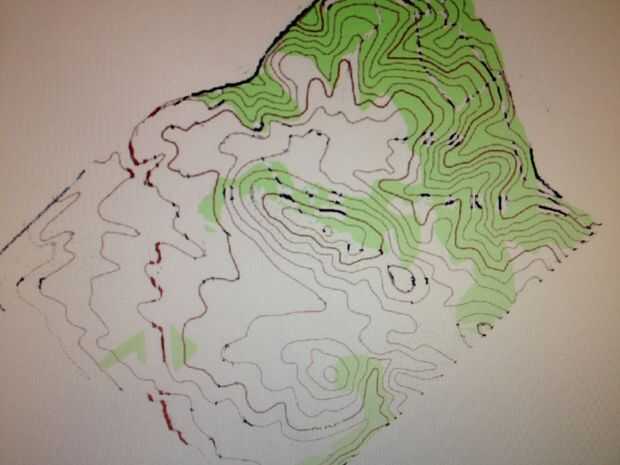

3. convertir a líneas: en CorelDraw seleccionar el mapa de bits y traer la herramienta traza líneas. Utilicé la configuración de dibujo técnico, atenuación moderada y alta esquina suavizado. Ajustar la cantidad de detalle hasta la vista previa muestra la mayoría de las líneas de contorno. Si se especifica demasiado detalle a ver artefactos cruzando las líneas de contorno. Si usted no puede obtener la vista previa para ver la forma que desee, luego volver al paso anterior y limpiar un poco más su mapa de bits. Me fui hacia atrás y hacia adelante varias veces hasta que conseguí un conjunto bastante limpio de líneas de contorno. Son el Cúmulo abierto de las líneas de contorno, más el trabajo que tienes que hacer en el siguiente paso. Cuando termines, ocultar el mapa de bits. ¡ Ajá! se muestran sólo las líneas de contorno.
4. limpieza de las líneas: ahora seleccione el punto de herramienta de edición y ampliar sus líneas de contorno. Buscar pequeños pedacitos que se pega hacia fuera y eliminar esos puntos. Si parece demasiado tedioso, luego ir hacia atrás para limpiar el mapa o convertir a líneas. Trabajar más allí puede dejar con menos que ver en este paso.

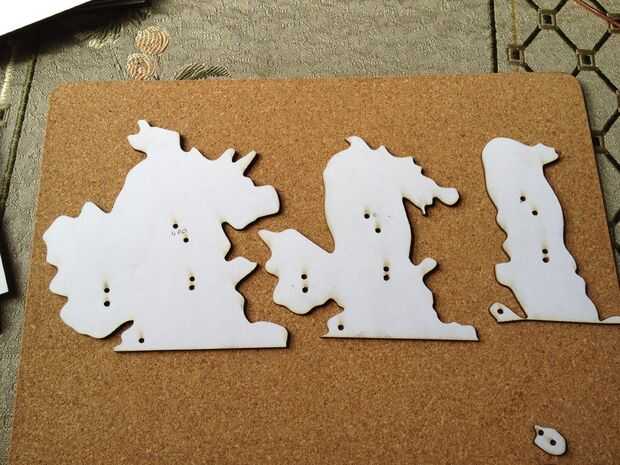

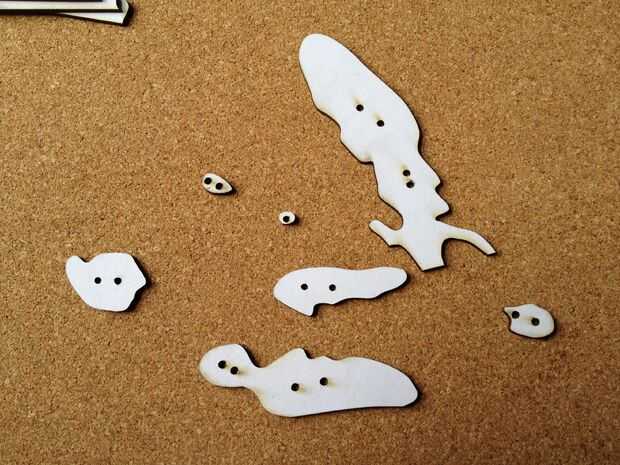

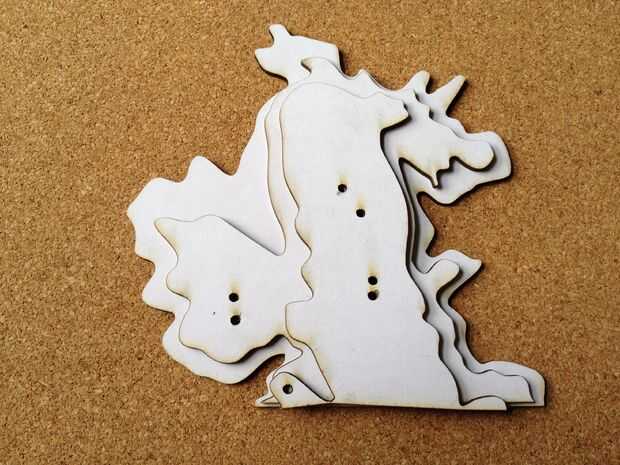

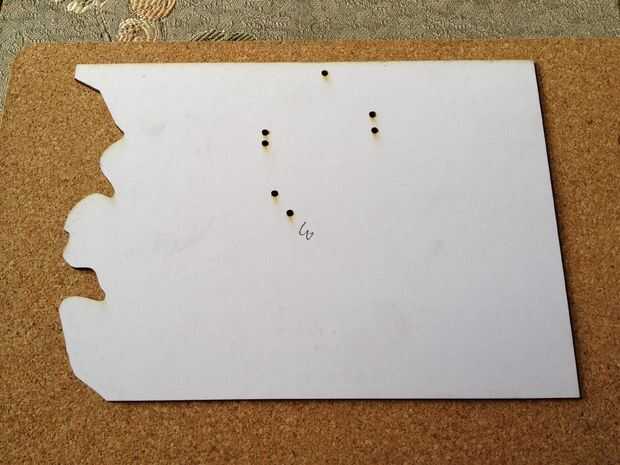

5. Los agujeros de registro agregar: crear un círculo de 0,125 pulgadas de diámetro. Ubicar cada punto alto en su terreno. Ponga un círculo sobre cada punto alto. A Utilice estos agujeros para alinear las diferentes capas al montar el modelo. Puedes ver los agujeros en cada una de las fotos de mis partes.
6. añadir contorno: crear una plaza alrededor de todo el proyecto.
¿7. líneas? El Epilog sólo cortará las líneas en su proyecto de anchura "rayita". Use control-a para seleccionar todas las líneas y luego haga clic derecho, seleccionar Propiedades de objeto, ancho de línea. Póngalo en la rayita.
8. Cut It Out: poner un trozo de un octavo de pulgada espesor de lámina perimétrica en el epílogo. Seleccione el interior la mayoría de las curvas de nivel y todos los agujeros de registro que caen dentro de ese contorno. Imprimir en el Epilog. En la parte posterior de esta pieza, escriba "1".

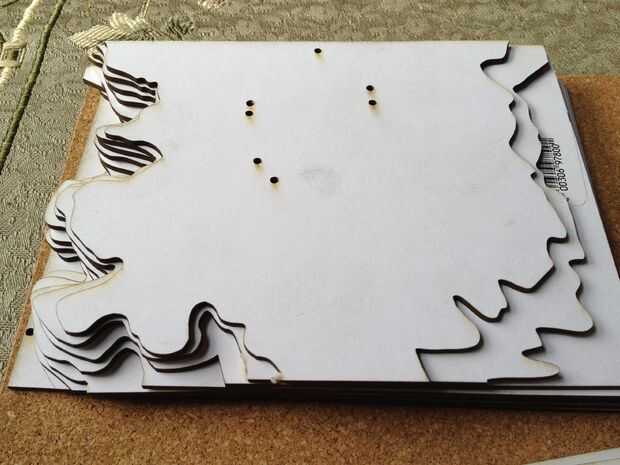

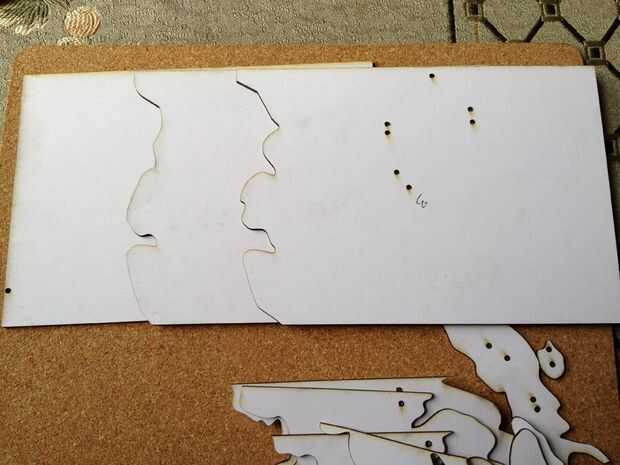

9. Repita hasta que hecho: poner en otra pieza de lámina perimétrica. Elaboración de las anteriores líneas de contorno, seleccionar el siguiente conjunto de líneas. Si las líneas cruzan su caja de contorno, seleccione demasiado. Asegúrese de seleccionar todos los agujeros de registro que se encuentran dentro del contorno que usted está cortando. En la parte posterior de cada pieza, escriba el número inmediatamente superior; Si usted no es fácil confundirse más tarde y tener el modelo contour convertir en un rompecabezas 3d!

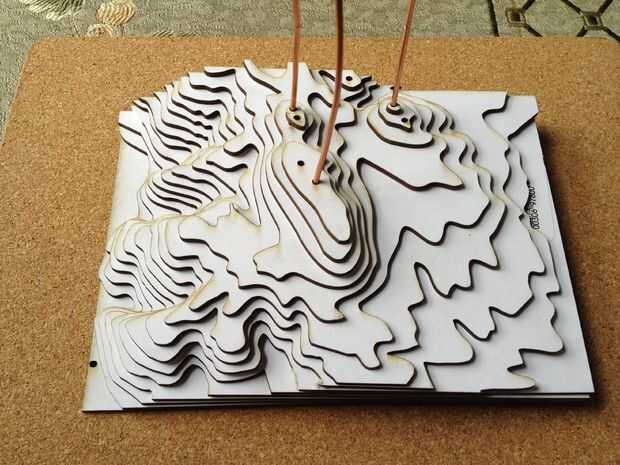

10. montaje: ahora tira el aislamiento de algunos cables de 14 AWG. Inserte el alambre en los agujeros de registro y Deslice cada capa en los cables en orden.
11. pegamento: Si quieres, las capas con una pequeña cantidad de pegamento blanco de la capa y presione firmemente juntos hasta que el pegamento seque.
¡ Disfrute de su nuevo modelo de alivio!
Jim (mi sitio)
