Paso 1: Esquema de Color de cableado
Así que lo primero que necesitas saber acerca de equipo fuentes de alimentación o a veces llamado ATX PSU, es el esquema de color de cableado. Estos son los colores más comunes en uso y sus respectivas tensiones. Sin embargo hay algunos PSU con diferentes colores y voltajes, así que la mejor manera para estar seguro es probar con un multímetro.
Para iniciar una fuente de alimentación sólo conectarlo a la red eléctrica y conectar el cable verde (PWR ON) y uno de los cables negros (GND), el ventilador debería empezar a trabajar.

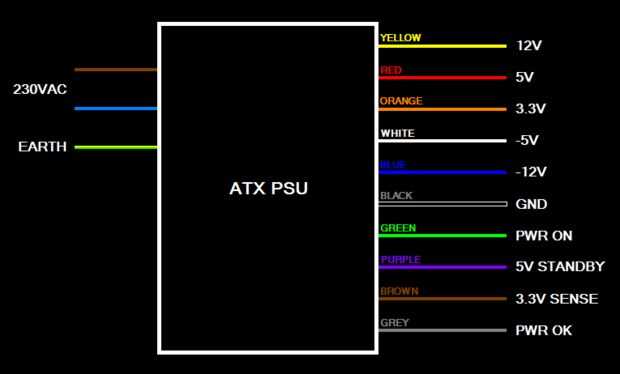

La tierra es el terreno común para cada una de las tensiones de salida. Como muestra en la imagen, el amarillo, rojo, naranja, blancos y azules cables corresponden a 12V, 5V, 3.3V,-5V y - 12V respectivamente.
Los otros colores tienen diferentes funcionalidades:
- El cable verde o PWR ON es responsable de la puesta en marcha, es por ello que conecte con un cable de tierra para iniciar la alimentación.
- El hilo púrpura es la espera de la terminal, siempre tiene 5V disponible, incluso si la fuente de alimentación está apagado, mientras se está conectado a la red eléctrica.
- El cable marrón (a veces también naranja pero más delgados) es la terminal de sentido, generalmente está conectado con los 3.3V o de naranja, y es responsable por asegurarse de que estas salidas siempre tienen 3, 3V. Si el voltaje es diferente de la, probablemente te apaga la fuente de alimentación.
- El cable gris o PWR OK es una confirmación de que todas las salidas están trabajando con la tensión adecuada. Cuando se inicia el adaptador de red, tarda un momento hasta que todas las salidas tienen los valores correctos, durante este tiempo que el cable gris se fija en 0V. Cuando todas las salidas a sus voltajes, cable gris cambia su salida a 5V, lo que indica que la fuente de alimentación está listo para usar.
